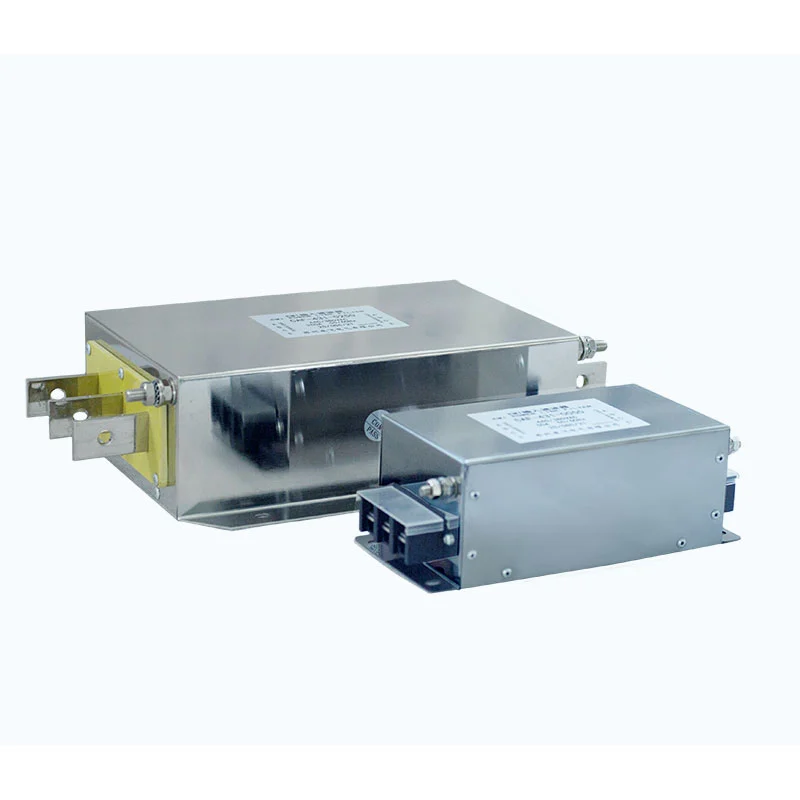

ஒற்றை-கட்ட வடிகட்டி

Dufew Electric 220V AC எலக்ட்ரானிக் உபகரணங்களுக்கான ஒற்றை-கட்ட வடிகட்டி தீர்வுகளை உற்பத்தி செய்கிறது, இதில் மாறி அதிர்வெண் இயக்கிகள், சர்வோ டிரைவ்கள், மாறுதல் பவர் சப்ளைகள், UPS அமைப்புகள் மற்றும் தொழில்துறை கட்டுப்படுத்திகள் ஆகியவை அடங்கும். AC உள்ளீடு பக்கத்தில் நிறுவப்பட்ட, வடிகட்டி EMI மற்றும் உபகரணங்களின் EMC செயல்திறனை மேம்படுத்துவதற்காக நடத்தப்பட்ட EMI மற்றும் பொதுவான-முறை மற்றும் வேறுபட்ட-முறை சத்தத்தை அடக்க உதவுகிறது. சீனாவின் உற்பத்தியாளர் மற்றும் சப்ளையர் என, Dufew Electric ஆனது மின்னழுத்தம், மின்னோட்டம், EMC தேவைகள் மற்றும் நிறுவல் நிலைமைகளின் அடிப்படையில் தனிப்பயனாக்கப்பட்ட ஒற்றை கட்ட EMI வடிகட்டி விருப்பங்களை வழங்குகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

Dufew Electric Single-Fase Filter ஆனது உயர் அதிர்வெண் மாறுதல் செயல்பாட்டின் போது ஆற்றல் மின்னணு உபகரணங்களால் உருவாக்கப்பட்ட மின்காந்த குறுக்கீட்டை அடக்குவதற்கு வடிவமைக்கப்பட்டுள்ளது.

ஏசி பவர் சப்ளை மற்றும் எக்யூப்மென்ட் இன்புட் டெர்மினல்கள் (எல்/என்) ஆகியவற்றுக்கு இடையே நிறுவப்பட்ட வடிகட்டி, இண்டக்டர்கள், கேபாசிட்டர்கள் மற்றும் டேம்பிங் பாகங்களைப் பயன்படுத்தி உகந்த எல்சி ஃபில்டரிங் நெட்வொர்க்கை உருவாக்குகிறது. சாதாரண 50Hz/60Hz பவர் டிரான்ஸ்மிஷனை அனுமதிக்கும் போது தேவையற்ற உயர் அதிர்வெண் குறுக்கீடு சமிக்ஞைகளுக்கு மின்சுற்று அதிக மின்மறுப்பை வழங்குகிறது.

ஒற்றை-கட்ட VFD அமைப்புகள், சர்வோ டிரைவ்கள் மற்றும் ஸ்விட்ச்சிங் பவர் சப்ளைகளின் செயல்பாட்டின் போது, உயர் அதிர்வெண் மாறுதல் சத்தம் மின் கேபிள்கள் மூலம் பரவுகிறது மற்றும் அருகிலுள்ள மின்னணு சாதனங்களை பாதிக்கலாம்.

வடிகட்டி திறம்பட குறைக்கிறது:

- மின் இணைப்புகளுக்கு இடையில் வேறுபாடு-முறை குறுக்கீடு

- மின் இணைப்புகள் மற்றும் தரை இடையே பொதுவான முறை குறுக்கீடு

- நடத்தப்பட்ட மின்காந்த இரைச்சல் பரிமாற்றம்

- EMC தொடர்பான உபகரணங்கள் செயலிழப்பு அபாயங்கள்

உகந்த சுற்று வடிவமைப்பு மற்றும் கூறு பொருத்தம் மூலம், Dufew ஒற்றை-கட்ட வடிகட்டி நிலையான அட்டென்யூவேஷன் செயல்திறன், கட்டுப்படுத்தப்பட்ட கசிவு மின்னோட்டம் மற்றும் தொழில்துறை சூழல்களில் நம்பகமான செயல்பாட்டை வழங்குகிறது.

மேம்பட்ட EMI அடக்குமுறை தொழில்நுட்பம்

உகந்த LC வடிகட்டுதல் சுற்று

அதிர்வெண்-தேர்ந்தெடுக்கப்பட்ட மின்மறுப்பு நெட்வொர்க்கை உருவாக்க வடிகட்டி தூண்டிகள், மின்தேக்கிகள் மற்றும் தணிக்கும் கூறுகளை ஒருங்கிணைக்கிறது.

வடிவமைப்பு வழங்குகிறது:

- உயர் அதிர்வெண் குறுக்கீடு குறைப்பு

- மேம்படுத்தப்பட்ட இரைச்சல் தனிமை

- நிலையான ஆற்றல் பரிமாற்றம்

- மேம்படுத்தப்பட்ட EMC இணக்க செயல்திறன்

பொதுவான-முறை மற்றும் வேறுபட்ட-முறை சத்தத்தை அடக்குதல்

சாதனங்களை மாற்றுவதால் ஏற்படும் மின் குறுக்கீடு பொதுவாக இரண்டு பரிமாற்ற பாதைகள் வழியாக நிகழ்கிறது.

வேறுபட்ட-முறை குறுக்கீடு

மின் இணைப்புகளுக்கு இடையில் நிகழ்கிறது மற்றும் முக்கியமாக மாறுதல் சுற்றுகள் மற்றும் மின் மாற்ற கூறுகளால் ஏற்படுகிறது.

பொதுவான பயன்முறை குறுக்கீடு

மின் இணைப்புகள் மற்றும் தரைக்கு இடையே நிகழ்கிறது மற்றும் உணர்திறன் கட்டுப்பாட்டு அமைப்புகள், தகவல் தொடர்பு சாதனங்கள் மற்றும் துல்லியமான கருவிகளைப் பாதிக்கலாம்.

இரண்டு குறுக்கீடு முறைகளையும் அடக்குவதற்கும் ஒட்டுமொத்த கணினி நிலைத்தன்மையை மேம்படுத்துவதற்கும் வடிகட்டுதல் சுற்றுகளை Dufew மேம்படுத்துகிறது.

தொழில்நுட்ப நன்மைகள்

1. மேம்படுத்தப்பட்ட மின்காந்த இணக்கத்தன்மை

எலக்ட்ரானிக் உபகரணங்கள் மற்றும் மின் விநியோக நெட்வொர்க்குக்கு இடையே குறுக்கீடு பரிமாற்றத்தை குறைக்க வடிகட்டி உதவுகிறது, குறைந்த நடத்தப்பட்ட உமிழ்வை ஆதரிக்கிறது, மேம்படுத்தப்பட்ட EMC செயல்திறன், அருகிலுள்ள உபகரணங்களுக்கு இடையூறு குறைகிறது, மேலும் நிலையான அமைப்பு செயல்பாடு.

2. ஸ்பேஸ்-லிமிடெட் கேபினட்களுக்கான சிறிய வடிவமைப்பு

ஒற்றை-கட்ட அமைப்பு சிறிய மின் நிறுவல்களுக்காக வடிவமைக்கப்பட்டுள்ளது, சிறிய நிறுவல் தடம், எளிய L/N வயரிங் மற்றும் நெகிழ்வான அமைச்சரவை ஒருங்கிணைப்பு. அதன் நடைமுறை கட்டமைப்பு மாற்றீடு மற்றும் வழக்கமான பராமரிப்பு ஆகியவற்றை எளிதாக்குகிறது.

3. நம்பகமான தொழில்துறை செயல்திறன்

தொழில்துறை தன்னியக்க சூழல்களில் நிலையான செயல்பாட்டை ஆதரிக்க Dufew கட்டுப்படுத்தப்பட்ட உற்பத்தி செயல்முறைகளைப் பயன்படுத்துகிறது. முக்கிய பரிசீலனைகளில் காந்த கூறு தேர்வு, காப்பு அமைப்பு, மின் அளவுரு சரிபார்ப்பு மற்றும் தொடர்ச்சியான இயக்க நிலைமைகளுக்கான வெப்ப செயல்திறன் மதிப்பீடு ஆகியவை அடங்கும்.

வழக்கமான பயன்பாடுகள்

மேம்படுத்தப்பட்ட EMC செயல்திறன் மற்றும் குறைக்கப்பட்ட மின் கம்பி குறுக்கீடு தேவைப்படும் மின்னணு சாதனங்களுக்கு Dufew ஒற்றை-கட்ட வடிகட்டி பொருத்தமானது.

விண்ணப்பம்	முக்கிய செயல்பாடு
ஒற்றை-கட்ட VFD அமைப்புகள்	நடத்தப்பட்ட குறுக்கீட்டைக் குறைக்கவும்
சர்வோ இயக்குகிறது	EMC நிலைத்தன்மையை மேம்படுத்தவும்
மின் விநியோகங்களை மாற்றுதல்	மின் கம்பியின் சத்தத்தை அடக்கவும்
யுபிஎஸ் அமைப்புகள்	மின் பொருந்தக்கூடிய தன்மையை மேம்படுத்தவும்
தொழில்துறை கட்டுப்பாட்டாளர்கள்	உணர்திறன் சுற்றுகளைப் பாதுகாக்கவும்
துல்லியமான கருவிகள்	மின்காந்த தொந்தரவு குறைக்க

வழக்கமான பயன்பாடுகள் தொழில்துறை ஆட்டோமேஷன் மற்றும் உற்பத்தி உபகரணங்கள், அத்துடன் மருத்துவ மின்னணுவியல், ஆய்வக அமைப்புகள், மின்னணு உற்பத்திக் கோடுகள் மற்றும் நிலையான மின் தரம் மற்றும் பயனுள்ள EMI கட்டுப்பாடு தேவைப்படும் தகவல் தொடர்பு சாதனங்களை உள்ளடக்கியது.

தனிப்பயனாக்கப்பட்ட வடிவமைப்பு திறன்

வெவ்வேறு பயன்பாடுகளுக்கு வெவ்வேறு வடிகட்டுதல் பண்புகள் தேவை. மதிப்பிடப்பட்ட மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம், உபகரண சக்தி பண்புகள், EMC தேவைகள், நிறுவல் இடம் மற்றும் சுற்றுச்சூழல் நிலைமைகள் ஆகியவற்றின் அடிப்படையில் Dufew Electric தனிப்பயனாக்கப்பட்ட தீர்வுகளை வழங்குகிறது.

பொறியியல் ஆதரவு என்பது தயாரிப்பு தேர்வு, அளவுரு பொருத்தம் மற்றும் பயன்பாட்டு மதிப்பீடு ஆகியவற்றை உள்ளடக்கியது, இது உத்தேசிக்கப்பட்ட உபகரணங்கள் மற்றும் இயக்க நிலைமைகளுக்கு பொருத்தமான வடிகட்டி உள்ளமைவை தீர்மானிக்க உதவுகிறது.

உற்பத்தி திறன் மற்றும் தர உத்தரவாதம்

EMI வடிகட்டிகள், ஹார்மோனிக் வடிப்பான்கள், உலைகள், பிரேக்கிங் ரெசிஸ்டர்கள் மற்றும் தனிப்பயனாக்கப்பட்ட மின் தீர்வுகள் உள்ளிட்ட தொழில்துறை ஆற்றல் மின்னணு கூறுகளில் Dufew Electric நிபுணத்துவம் பெற்றது. ஒற்றை-கட்ட வடிகட்டி உற்பத்திக்கு, முக்கிய செயல்முறைகளில் காந்த கூறு உற்பத்தி, துல்லியமான அசெம்பிளி, மின் அளவுரு சோதனை, காப்பு செயல்திறன் சரிபார்ப்பு மற்றும் வெப்ப நம்பகத்தன்மை மதிப்பீடு ஆகியவை அடங்கும்.

முக்கிய தர சோதனைகளில் பின்வருவன அடங்கும்:

- காப்பு எதிர்ப்பு சோதனை
- மின்கடத்தா தாங்கும் சோதனை
- மின் செயல்திறன் சரிபார்ப்பு
- இறுதி தோற்ற ஆய்வு

Dufew Electric வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப OEM உற்பத்தி, தனிப்பயன் வடிகட்டி தீர்வுகள், தொழில்நுட்ப பயன்பாட்டு ஆதரவு மற்றும் தொழில்துறை திட்ட ஒத்துழைப்பு ஆகியவற்றை ஆதரிக்கிறது.

தொழில்நுட்ப விவரக்குறிப்புகள்

அளவுரு	விவரக்குறிப்பு
மதிப்பிடப்பட்ட மின்னழுத்தம்	220VAC
இயக்க அதிர்வெண்	50Hz / 60Hz
மதிப்பிடப்பட்ட மின்னோட்டம்	தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கப்பட்டது
வடிகட்டி வகை	EMI LC வடிகட்டி
மின்கடத்தா வலிமை (வரி-க்கு-வரி)	1500VDC / 60S
மின்கடத்தா வலிமை (கோடு முதல் தரை வரை)	2250VDC / 60S
காப்பு எதிர்ப்பு	≥100MΩ
பாதுகாப்பு தரம்	IP00 / IP20
இயக்க வெப்பநிலை	-25℃ முதல் +85℃ வரை
இணக்கம்	RoHS

ஒற்றை-கட்ட வடிகட்டி vs மூன்று-கட்ட வடிகட்டி

ஒப்பீடு	ஒற்றை-கட்ட வடிகட்டி	மூன்று-கட்ட வடிகட்டி
விண்ணப்பம்	220V ஒற்றை-கட்ட உபகரணங்கள்	மூன்று கட்ட தொழில்துறை அமைப்புகள்
சுற்று அமைப்பு	L/N வரி வடிகட்டுதல் வடிவமைப்பு	மூன்று கட்ட வரி வடிகட்டி வடிவமைப்பு
நிறுவல்	சிறிய கட்டுப்பாட்டு அமைச்சரவை ஒருங்கிணைப்பு	பெரிய தொழில்துறை நிறுவல்
வயரிங்	இரண்டு வரி இணைப்பு	மூன்று கட்ட இணைப்பு
வழக்கமான பயன்பாடு	மின்னணு உபகரணங்கள் மற்றும் சிறிய ஆட்டோமேஷன் அமைப்புகள்	தொழில்துறை சக்தி உபகரணங்கள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: எந்த உபகரணங்களுக்கு ஒற்றை-கட்ட வடிகட்டி தேவைப்படுகிறது?

ஒற்றை-கட்ட வடிகட்டி பொதுவாக ஒற்றை-கட்ட VFD அமைப்புகள், சர்வோ டிரைவ்கள், ஸ்விட்ச் பவர் சப்ளைகள், UPS அமைப்புகள், தொழில்துறை கட்டுப்படுத்திகள் மற்றும் EMI ஒடுக்கம் தேவைப்படும் பிற மின்னணு உபகரணங்களுக்குப் பயன்படுத்தப்படுகிறது.

Q2: EMI வடிகட்டியை எங்கு நிறுவ வேண்டும்?

மின்சாரம் மற்றும் உபகரண டெர்மினல்களுக்கு இடையில் ஏசி பவர் உள்ளீடு பக்கத்தில் வடிகட்டி நிறுவப்பட வேண்டும். சரியான நிறுவல் மின் கட்டத்திற்குத் திரும்புவதில் இருந்து உபகரணங்களால் ஏற்படும் குறுக்கீட்டைத் தடுக்க உதவுகிறது.

Q3: இந்த வடிகட்டியை இன்வெர்ட்டர் அவுட்புட் பக்கத்தில் பயன்படுத்த முடியுமா?

இல்லை. உள்ளீடு பக்க EMI வடிப்பான்கள் பவர் லைன் குறுக்கீட்டை அடக்குவதற்காக வடிவமைக்கப்பட்டுள்ளன. VFD வெளியீட்டு பயன்பாடுகளுக்கு பிரத்யேக வெளியீட்டு வடிப்பான்கள், சைன் அலை வடிகட்டிகள் அல்லது dv/dt வடிப்பான்கள் தேவை.

Q4: சரியான வடிகட்டி மாதிரியை எவ்வாறு தேர்ந்தெடுக்க வேண்டும்?

தேர்ந்தெடுக்கப்பட்ட மின்னழுத்தம், இயக்க மின்னோட்டம், உபகரண வகை, EMC தேவைகள், நிறுவல் சூழல் மற்றும் அமைச்சரவை இடம் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும். உண்மையான பயன்பாட்டு நிலைமைகளின் அடிப்படையில் தனிப்பயனாக்கப்பட்ட பரிந்துரைகளை Dufew வழங்குகிறது.

சூடான குறிச்சொற்கள்: ஒற்றை-கட்ட வடிகட்டி உற்பத்தியாளர், சப்ளையர், மொத்த விற்பனை
