ரெசிஸ்டர்கள், பிரேக்கிங் யூனிட்கள், ரியாக்டர்கள், பவர் ஃபில்டர்கள் மற்றும் டிரான்ஸ்பார்மர்கள் உள்ளிட்ட விரிவான போர்ட்ஃபோலியோவை நாங்கள் வழங்குகிறோம், பல்வேறு பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய முழு தனிப்பயனாக்குதல் விருப்பங்களுடன்.

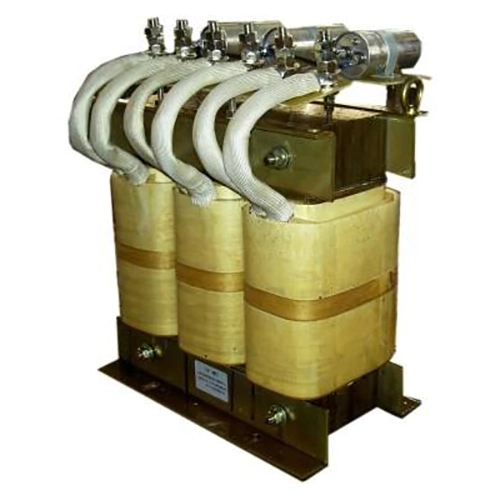

மோட்டார் பக்க அலைவடிவ தரத்தை மேம்படுத்தவும் தொழில்துறை பயன்பாடுகளில் நம்பகமான மோட்டார் பாதுகாப்பை வழங்கவும் டுஃப்யூ எலக்ட்ரிக் சைன் வேவ் ஃபில்டர் VFD அமைப்புகளின் வெளியீட்டு பக்கத்தில் நிறுவப்பட்டுள்ளது. VFD மாறுதல் செயல்பாட்டின் போது, உயர்-அதிர்வெண் PWM மின்னழுத்த பருப்புகள் உருவாக்கப்பட்டு மோட்டார் கேபிள்கள் மூலம் அனுப்பப்படுகின்றன, குறிப்பாக நீண்ட தூர நிறுவல்களில், இது பிரதிபலித்த மின்னழுத்தம், அதிகரித்த dv/dt அழுத்தம், மின்காந்த குறுக்கீடு மற்றும் கூடுதல் மோட்டார் இழப்புகளை ஏற்படுத்தலாம்.
VFD சைன் வேவ் வடிகட்டியானது உலைகள் மற்றும் மின்தேக்கிகளைக் கொண்ட LC லோ-பாஸ் வடிகட்டுதல் கட்டமைப்பை ஏற்றுக்கொள்கிறது. வடிகட்டுதல் நெட்வொர்க் கேரியர்-அதிர்வெண் கூறுகள் மற்றும் PWM வெளியீட்டு சமிக்ஞைகளிலிருந்து உயர்-அதிர்வெண் ஹார்மோனிக்ஸ் ஆகியவற்றைக் குறைக்கிறது, அதே நேரத்தில் அடிப்படை அதிர்வெண் மின்னழுத்தத்தை திறமையாக கடந்து செல்ல அனுமதிக்கிறது, வெளியீட்டு அலைவடிவத்தை மென்மையான அருகிலுள்ள சைனுசாய்டல் அலைவடிவமாக மாற்றுகிறது.
வடிகட்டுதல் செயல்முறை உதவுகிறது:
- PWM உயர் அதிர்வெண் கூறுகளைக் குறைக்கவும்
- மோட்டார் முனைய மின்னழுத்த அலைவடிவத்தை மேம்படுத்தவும்
- மோட்டார் இன்சுலேஷனில் குறைந்த dv/dt அழுத்தம்
- மின்காந்த குறுக்கீட்டைக் குறைத்தல் (EMI)
- மோட்டார் இயக்க நிலைத்தன்மை மற்றும் சேவை நம்பகத்தன்மையை மேம்படுத்துதல்
தயாரிப்பு குறைந்த இழப்பு குளிர் உருட்டப்பட்ட சிலிக்கான் எஃகு கோர்கள், கிளாஸ் எஃப் இன்சுலேஷன் மெட்டீரியல், வெற்றிட செறிவூட்டல் தொழில்நுட்பம் மற்றும் தொடர்ச்சியான தொழில்துறை செயல்பாட்டின் போது நிலையான செயல்திறனை பராமரிக்க உகந்த வெப்ப கட்டமைப்புகள் ஆகியவற்றைப் பயன்படுத்துகிறது, இது நீண்ட கேபிள் மோட்டார் அமைப்புகள், ஆட்டோமேஷன் உபகரணங்கள் மற்றும் உயர் செயல்திறன் கொண்ட VFD பயன்பாடுகளுக்கு பயனுள்ள தீர்வை வழங்குகிறது.
முக்கியமாக சர்க்யூட் மின்மறுப்பை அதிகரிக்கும் ஒரு நிலையான வெளியீட்டு உலை போலல்லாமல், LC வடிகட்டுதல் அமைப்பு அதிக அதிர்வெண் மாறுதல் கூறுகளின் அதிக தணிப்பை வழங்குகிறது, இதன் விளைவாக குறைந்த உயர் அதிர்வெண் சிதைவு மற்றும் மோட்டார் முறுக்குகளில் குறைந்த மின் அழுத்தத்துடன் மென்மையான மோட்டார் மின்னழுத்த அலைவடிவம் ஏற்படுகிறது.
உயர் dv/dt PWM பருப்புகள், குறிப்பாக VFD மற்றும் மோட்டருக்கு இடையே நீண்ட கேபிள்கள் நிறுவப்படும் போது, இன்சுலேஷன் அழுத்தத்தை அதிகரிக்கலாம். வடிகட்டி மின்னழுத்த ஸ்பைக்குகள் மற்றும் பிரதிபலித்த-அலை விளைவுகளை கட்டுப்படுத்த உதவுகிறது, மோட்டார் முறுக்கு இன்சுலேஷனில் அழுத்தத்தை குறைக்கிறது மற்றும் நீண்ட கால மோட்டார் செயல்பாட்டை ஆதரிக்கிறது.
நீண்ட மோட்டார் கேபிள்கள் சார்ஜிங் மின்னோட்டம் மற்றும் பிரதிபலித்த மின்னழுத்தத்தை அதிகரிக்கக்கூடிய விநியோகிக்கப்பட்ட கொள்ளளவை அறிமுகப்படுத்துகின்றன. ரிமோட் பம்ப் அமைப்புகள், வெளிப்புற மோட்டார் உபகரணங்கள், நிலத்தடி இயந்திரங்கள் மற்றும் பெரிய உற்பத்திக் கோடுகள் போன்ற பயன்பாடுகளுக்கான கணினி தேவைகளுக்கு ஏற்ப Dufew மின் அளவுருக்களை சரிசெய்கிறது.
உயர் அதிர்வெண் குறுக்கீடு மற்றும் வெளியீட்டு அலைவடிவ சிதைவைக் குறைப்பதன் மூலம், வடிகட்டியானது மோட்டார் மின்காந்த இரைச்சல், கூடுதல் வெப்பநிலை உயர்வு, ஹார்மோனிக் தொடர்பான இழப்புகள் மற்றும் நிலையற்ற இன்வெர்ட்டர் வெளியீட்டு அலைவடிவங்களுடன் தொடர்புடைய இயந்திர அதிர்வு ஆகியவற்றைக் குறைக்க உதவும்.
உலை மற்றும் மின்தேக்கி VFD இன் PWM வெளியீட்டு பண்புகளுக்கு ஏற்ப பொருந்துகின்றன. இதன் விளைவாக வரும் LC அமைப்பு, அடிப்படை அதிர்வெண்ணின் பரிமாற்றத்தை பராமரிக்கும் போது மற்றும் மோட்டார் பக்கத்தில் மின்னழுத்த அலைவடிவத்தை மேம்படுத்தும் போது கேரியர்-அதிர்வெண் கூறுகளை குறைக்கிறது.
காந்த அமைப்பு குளிர்-உருட்டப்பட்ட சிலிக்கான் எஃகு கோர்கள், உகந்த காற்று-இடைவெளி அமைப்பு மற்றும் குறைந்த-இழப்பு காந்தப் பொருட்கள் ஆகியவற்றை நிலையான தூண்டல் பண்புகளை பராமரிக்க மற்றும் தொடர்ச்சியான செயல்பாட்டின் போது காந்த இழப்புகளைக் கட்டுப்படுத்தலாம்.
இன்சுலேஷன் சிஸ்டம் வகுப்பு எஃப் உயர் வெப்பநிலை காப்பு, வெற்றிட செறிவூட்டல் மற்றும் சுடர்-தடுப்பு காப்பு பொருட்கள் ஆகியவற்றை இணைக்கலாம். இந்த நடவடிக்கைகள் மின்கடத்தா வலிமை, இயந்திர நிலைத்தன்மை மற்றும் தொடர்ச்சியான தொழில்துறை நிலைமைகளின் கீழ் நம்பகமான செயல்பாட்டை ஆதரிக்கின்றன.
எடுத்துக்காட்டு: SWF-4 3 2-1200
| குறியீடு | விளக்கம் |
|---|---|
| SWF | Dufew மின்சார சைன் அலை வடிகட்டி தொடர் |
| 4 | மின்னழுத்த நிலை (2=220V, 4=380V, 6=690V) |
| 3 | கட்ட எண் (3=மூன்று-கட்டம், 1=ஒற்றை-கட்டம்) |
| 2 | நிறுவல் நிலை (VFD வெளியீடு பக்கம்) |
| 1200 | மதிப்பிடப்பட்ட மின்னோட்டம் (1200A) |
| அளவுரு | விவரக்குறிப்பு |
|---|---|
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 220VAC / 380VAC / 690VAC / 1140VAC |
| இயக்க அதிர்வெண் | 50Hz / 60Hz / தனிப்பயனாக்கப்பட்டது |
| கேரியர் அதிர்வெண் | 2kHz-8kHz |
| மின்னழுத்த ஹார்மோனிக் விலகல் | ≤5% |
| மதிப்பிடப்பட்ட மின்னோட்டம் | 5A-1200A |
| அதிகபட்ச கேபிள் நீளம் | 3000மீ வரை (விண்ணப்பம் சார்ந்தது) |
| ஓவர்லோட் திறன் | 1 நிமிடத்திற்கு 1.5× மதிப்பிடப்பட்ட மின்னோட்டம் |
| வெப்பநிலை உயர்வு | ≤80K |
| இரைச்சல் நிலை | ≤65dB |
| மின்கடத்தா வலிமை | 3000VAC / 10S |
| காப்பு எதிர்ப்பு | ≥100MΩ |
| பாதுகாப்பு தரம் | IP00 / IP20 |
| காப்பு வகுப்பு | வகுப்பு F (155℃) |
| தரநிலை | ஜிபி/டி15287/8 |
மேம்படுத்தப்பட்ட வெளியீட்டு அலைவடிவ செயல்திறன் மற்றும் மோட்டார் பாதுகாப்பு தேவைப்படும் VFD அமைப்புகளுக்கு Dufew Sine Wave Filter தீர்வுகள் பொருத்தமானவை.
| விண்ணப்பம் | முக்கிய தேவை |
|---|---|
| நீண்ட தூர மோட்டார் அமைப்புகள் | கேபிள் தொடர்பான மின்னழுத்த அழுத்தத்தைக் குறைக்கவும் |
| பம்ப் மற்றும் விசிறி அமைப்புகள் | மோட்டார் இயக்க நிலைத்தன்மையை மேம்படுத்தவும் |
| CNC உபகரணங்கள் | துல்லியமான எந்திர செயல்திறனை ஆதரிக்கவும் |
| தொழில்துறை ஆட்டோமேஷன் கோடுகள் | மின் குறுக்கீட்டைக் குறைக்கவும் |
| உயர்த்திகள் | இயக்கி நம்பகத்தன்மையை மேம்படுத்தவும் |
| கிரேன்கள் மற்றும் தூக்கும் உபகரணங்கள் | அடிக்கடி முடுக்கம் மற்றும் பிரேக்கிங்கை ஆதரிக்கவும் |
| வெளிப்புற மோட்டார் நிறுவல்கள் | ரிமோட் உபகரண செயல்பாட்டை இயக்கு |
வடிகட்டிகள், உலைகள், பிரேக்கிங் ரெசிஸ்டர்கள், மின்மாற்றிகள் மற்றும் தனிப்பயனாக்கப்பட்ட மின் தீர்வுகள் உள்ளிட்ட தொழில்துறை ஆற்றல் மின்னணு கூறுகளை Dufew Electric உற்பத்தி செய்கிறது. அலைவடிவ வடிகட்டுதல் தயாரிப்புகளுக்கு, காந்த கூறு தயாரித்தல் மற்றும் முறுக்கு முதல் காப்பு சிகிச்சை, செறிவூட்டல், மின் சோதனை மற்றும் இறுதி ஆய்வு வரை கட்டுப்படுத்தப்பட்ட செயல்முறைகள் மூலம் உற்பத்தி மேற்கொள்ளப்படுகிறது.
உற்பத்தி செயல்முறைகள் அடங்கும்:
- காந்த மைய செயலாக்கம்
- துல்லியமான முறுக்கு
- காப்பு சிகிச்சை
- வெற்றிட செறிவூட்டல்
- மின் செயல்திறன் சோதனை
தர ஆய்வு முக்கிய மின் மற்றும் இயந்திர அளவுருக்களை உள்ளடக்கியது, காசோலைகள் உட்பட:
- காப்பு எதிர்ப்பு சோதனை
- மின்கடத்தா தாங்கும் சோதனை
- மின் அளவுரு சரிபார்ப்பு
- வெப்பநிலை உயர்வு சோதனை
- இறுதி தோற்ற ஆய்வு
Dufew Electric OEM உற்பத்தி, தனிப்பயனாக்கப்பட்ட மின் அளவுருக்கள், பொறியியல் பயன்பாட்டு ஆதரவு மற்றும் திட்ட அடிப்படையிலான விநியோகம் ஆகியவற்றை ஆதரிக்கிறது. வாடிக்கையாளர் மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப தயாரிப்பு வரைபடங்கள், சோதனை அறிக்கைகள் மற்றும் சான்றிதழ் ஆவணங்கள் வழங்கப்படலாம்.
தொழில்துறை மின் தயாரிப்புகளுக்கான ஏற்றுமதி-தரமான பேக்கேஜிங் தீர்வுகளை Dufew வழங்குகிறது.
பேக்கேஜிங் அடங்கும்:
- ஈரப்பதம் எதிர்ப்பு பாதுகாப்பு
- அதிர்ச்சி-எதிர்ப்பு சரிசெய்தல்
- கனரக மாதிரிகள் வலுவூட்டப்பட்ட மர வழக்குகள்
- தயாரிப்பு அடையாள லேபிள்கள்
- தொழில்நுட்ப ஆவணங்கள்
தயாரிப்பு விவரக்குறிப்புகள் வாடிக்கையாளர் தேவைகளைப் பூர்த்தி செய்வதை உறுதிசெய்ய ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் பரிசோதிக்கப்படுகிறது.
| ஒப்பீடு | சைன் அலை வடிகட்டி | வெளியீட்டு உலை |
|---|---|---|
| வடிகட்டுதல் கொள்கை | PWM கூறுகளைக் குறைக்க LC லோ-பாஸ் வடிகட்டுதல் | தற்போதைய மாற்றத்தை கட்டுப்படுத்த மின்மறுப்பை அதிகரிக்கிறது |
| முக்கிய செயல்பாடு | அலைவடிவத் தரத்தை மேம்படுத்துகிறது மற்றும் உயர் அதிர்வெண் அழுத்தத்தை அடக்குகிறது | மின்னழுத்த உயர்வு விகிதம் மற்றும் தற்போதைய ஏற்ற இறக்கத்தை குறைக்கிறது |
| வெளியீடு அலைவடிவம் | அருகில் சைனூசாய்டல் மின்னழுத்த வெளியீடு | PWM அலைவடிவம் உள்ளது |
| கேபிள் பயன்பாடு | நீண்ட மோட்டார் கேபிள் அமைப்புகளுக்கு ஏற்றது | முக்கியமாக மிதமான கேபிள் தூரங்களுக்குப் பயன்படுத்தப்படுகிறது |
| மோட்டார் பாதுகாப்பு | அதிக அதிர்வெண் அழுத்தத்திற்கு எதிராக வலுவான பாதுகாப்பை வழங்குகிறது | அடிப்படை மோட்டார் பாதுகாப்பை வழங்குகிறது |
PWM மாறுதல் கூறுகளைக் குறைப்பதற்கும் மோட்டார் பக்க அலைவடிவத் தரத்தை மேம்படுத்துவதற்கும் LC வடிகட்டுதல் கட்டமைப்பை Sine Wave Filter பயன்படுத்துகிறது. ஒரு வெளியீட்டு உலை முக்கியமாக மின்னோட்ட மாற்றங்களைக் கட்டுப்படுத்துவதற்கும் மின்னழுத்த உயர்வு விகிதத்தைக் குறைப்பதற்கும் மின்மறுப்பை அதிகரிக்கிறது, ஆனால் அது வெளியீட்டு அலைவடிவத்தை கணிசமாக மறுவடிவமைக்காது.
நீண்ட மோட்டார் கேபிள்கள், உணர்திறன் கொண்ட மோட்டார்கள், கடுமையான EMC தேவைகள் அல்லது PWM மின்னழுத்த அழுத்தம் மோட்டார் நம்பகத்தன்மையை பாதிக்கக்கூடிய அமைப்புகள் கொண்ட பயன்பாடுகளுக்கு இது பரிந்துரைக்கப்படுகிறது.
ஆம். வடிகட்டுதல் அளவுருக்கள் கேபிள் நீளம், மோட்டார் சக்தி, VFD பண்புகள் மற்றும் இயக்க நிலைமைகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.
ஆம். மின்னழுத்த மதிப்பீடு, தற்போதைய திறன், கேரியர் அதிர்வெண், நிறுவல் தேவைகள் மற்றும் குறிப்பிட்ட பயன்பாட்டு நிலைமைகளின் அடிப்படையில் தனிப்பயனாக்கப்பட்ட வடிவமைப்புகளை Dufew ஆதரிக்கிறது.
