ரெசிஸ்டர்கள், பிரேக்கிங் யூனிட்கள், ரியாக்டர்கள், பவர் ஃபில்டர்கள் மற்றும் டிரான்ஸ்பார்மர்கள் உள்ளிட்ட விரிவான போர்ட்ஃபோலியோவை நாங்கள் வழங்குகிறோம், பல்வேறு பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய முழு தனிப்பயனாக்குதல் விருப்பங்களுடன்.

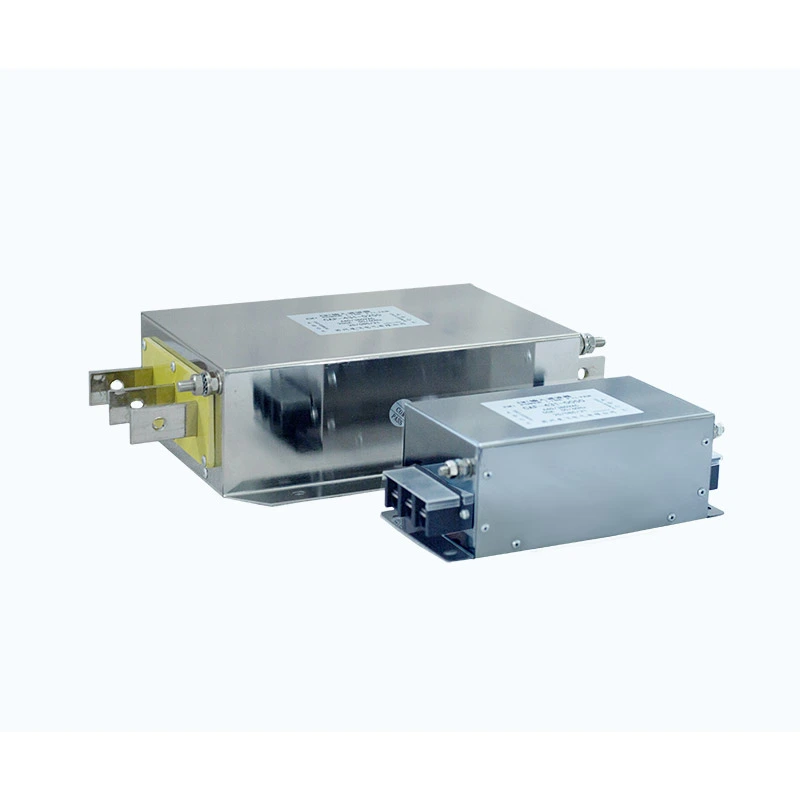

மோட்டருக்கு அனுப்பப்படும் மின் சமிக்ஞைகளின் தரத்தை மேம்படுத்த, VFD வெளியீட்டு முனையங்கள் மற்றும் மோட்டார் உள்ளீட்டு முனையங்களுக்கு இடையே வெளியீட்டு வடிகட்டி நிறுவப்பட்டுள்ளது.
பல-நிலை வடிகட்டுதல் சுற்றுகளை உகந்த காந்த கூறுகளுடன் இணைப்பதன் மூலம், இது PWM இன்வெர்ட்டர் செயல்பாட்டின் மூலம் உருவாக்கப்பட்ட உயர் அதிர்வெண் மாறுதல் குறுக்கீட்டைக் குறைக்கிறது மற்றும் மோட்டார் டெர்மினல்களில் மின் அழுத்தத்தைக் குறைக்கிறது.
வடிவமைப்பு குறைக்க உதவுகிறது:
- உயர் அதிர்வெண் ஹார்மோனிக் கூறுகள்
- வேகமாக மாறுவதால் ஏற்படும் மின்னழுத்த ஸ்பைக் பருப்புகள்
- மோட்டார் இன்சுலேஷனில் dv/dt அழுத்தம்
- மோட்டார் கேபிள்கள் மூலம் மின்காந்த குறுக்கீடு
காப்பு அமைப்பு வழங்குகிறது:
- லைன்-டு-லைன்: 1500VDC / 60S
- லைன்-டு-கிரவுண்ட்: 2500VDC / 60S
100MΩக்கு மேல் உள்ள இன்சுலேஷன் எதிர்ப்பு, 1 நிமிடத்திற்கு 1.4 மடங்கு மதிப்பிடப்பட்ட மின்னோட்டத்தின் ஓவர்லோட் திறன் மற்றும் 400மீ வரையிலான மோட்டார் கேபிள் தூரத்திற்கு கவச கேபிள்களுடன் ஆதரவு, டியூஃப்யூ தீர்வுகள் தொழில்துறை இயக்கி அமைப்புகளை கோருவதற்கு ஏற்றது.
| அளவுரு | விவரக்குறிப்பு |
|---|---|
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 220VAC / 380VAC / 690VAC / 1140VAC |
| இயக்க அதிர்வெண் | 50Hz / 60Hz / 500Hz வரை |
| மதிப்பிடப்பட்ட மின்னோட்டம் | 5A - 1600A |
| மின்கடத்தா வலிமை | வரிக்கு வரி: 1500VDC (60S); லைன்-டு-கிரவுண்ட்: 2500VDC (60S) |
| காப்பு எதிர்ப்பு | ≥100MΩ (1000VDC) |
| ஓவர்லோட் திறன் | 1 நிமிடத்திற்கு 1.4 மடங்கு மதிப்பிடப்பட்ட மின்னோட்டம் (இடைவெளி ≥15 நிமிடங்கள்) |
| அதிகபட்ச கேபிள் நீளம் | கவச கேபிள்: 400மீ; பாதுகாக்கப்படாத கேபிள்: 300மீ |
| பாதுகாப்பு தரம் | IP00 / IP20 |
| காப்பு வகுப்பு | T40 / வகுப்பு F (155℃) |
| ஃபிளேம் ரிடார்டன்ட் தரம் | UL94V-2 |
| தயாரிப்பு தரநிலை | ஜிபி/டி15287/8 |
CAF-4 3 2-0600
| குறியீடு | விளக்கம் |
|---|---|
| CAF | Dufew மின்சார வடிகட்டி தொடர் |
| 4 | மின்னழுத்த நிலை (2 = 220V, 4 = 380V, 6 = 690V) |
| 3 | கட்ட எண் (3 = மூன்று-கட்டம், 1 = ஒற்றை-கட்டம்) |
| 2 | வடிகட்டி வகை (1 = உள்ளீட்டு வடிகட்டி, 2 = வெளியீடு வடிகட்டி) |
| 0600 | மதிப்பிடப்பட்ட மின்னோட்டம் (0600 = 600A) |
நீண்ட மோட்டார் கேபிள்கள் விநியோகிக்கப்பட்ட கொள்ளளவை அறிமுகப்படுத்தலாம், இது சார்ஜிங் மின்னோட்டம் மற்றும் உயர் அதிர்வெண் குறுக்கீட்டை அதிகரிக்கலாம். மேம்படுத்தப்பட்ட காந்த சுற்று வடிவமைப்பு கேபிள் கொள்ளளவின் தாக்கத்தைக் குறைக்க உதவுகிறது, வெளியீட்டு அலைவடிவ நிலைத்தன்மையை மேம்படுத்துகிறது மற்றும் உயர் அதிர்வெண் கதிர்வீச்சைக் குறைக்கிறது, இது வடிகட்டியை ரிமோட் மோட்டார் நிறுவல்களுக்கு ஏற்றதாக மாற்றுகிறது. இது 400 மீ வரை கவச கேபிள்களையும், 300 மீ வரை கவசமற்ற கேபிள்களையும் ஆதரிக்கிறது.
PWM மாறுதல் செயல்பாடு விரைவான மின்னழுத்த உயர்வு மற்றும் மோட்டார் முறுக்குகளில் அதிக அதிர்வெண் அழுத்தத்தை உருவாக்கும். வெளியீட்டு வடிகட்டி dv/dt தாக்கம் மற்றும் மின்னழுத்த ஸ்பைக் அழுத்தத்தை குறைக்க உதவுகிறது, பருப்புகளை மாற்றுவதால் ஏற்படும் காப்பு வயதானதை கட்டுப்படுத்துகிறது மற்றும் ஒட்டுமொத்த மோட்டார் சேவை நம்பகத்தன்மையை மேம்படுத்துகிறது.
பல-நிலை வடிகட்டுதல் அமைப்பு உயர்-அதிர்வெண் மாறுதல் சத்தம் மற்றும் பொதுவான-முறை மற்றும் வேறுபட்ட-முறை குறுக்கீட்டை அடக்க உதவுகிறது. இது EMC செயல்திறனை மேம்படுத்தலாம் மற்றும் உணர்திறன் கட்டுப்பாடு மற்றும் கண்காணிப்பு கருவிகள் பொருத்தப்பட்ட அமைப்புகளில் குறுக்கீட்டைக் குறைக்கலாம்.
வடிகட்டி வடிவமைப்பு முதன்மையாக உயர் அதிர்வெண் கூறுகளை குறிவைக்கிறது, அதே நேரத்தில் சாதாரண மோட்டார் இயக்கத்திற்கு தேவையான அடிப்படை அதிர்வெண் ஆற்றலைப் பராமரிக்கிறது. இது நிலையான மோட்டார் முறுக்கு வெளியீட்டை பராமரிக்க உதவுகிறது, கூடுதல் இழப்புகளைக் குறைக்கிறது மற்றும் நம்பகமான தொடர்ச்சியான செயல்பாட்டை ஆதரிக்கிறது.
சிறிய வடிவமைப்பு செங்குத்து மற்றும் கிடைமட்ட நிறுவலை ஆதரிக்கிறது மற்றும் வெவ்வேறு அமைச்சரவை தளவமைப்புகளுக்கு இடமளிக்கும். குறிப்பிட்ட தொழில்துறை பயன்பாடுகள் மற்றும் OEM திட்டத் தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்கப்பட்ட மின்னழுத்தம் மற்றும் தற்போதைய மதிப்பீடுகளும் கிடைக்கின்றன.
Dufew வெளியீடு வடிகட்டி, மோட்டார் கேபிள் நீளம் 50 மீட்டருக்கு மேல் இருக்கும் பயன்பாடுகளுக்கு ஏற்றது, அத்துடன் உயர் துல்லியமான சர்வோ இயந்திர சாதனங்கள், மல்டி-மோட்டார் சின்க்ரோனஸ் டிரைவ் சிஸ்டம்கள் மற்றும் உணர்திறன் ஆய்வு உபகரணங்களுடன் கூடிய உற்பத்திக் கோடுகள். அடிக்கடி முடுக்கம் மற்றும் பிரேக்கிங் தேவைப்படும் கிரேன்கள் மற்றும் ஊசி மோல்டிங் கருவிகளுக்கும் இது ஏற்றது.
வழக்கமான பயன்பாடுகளில் தொழில்துறை ஆட்டோமேஷன், சிஎன்சி இயந்திரங்கள், லிஃப்ட், போர்ட் உபகரணங்கள், ஜவுளி இயந்திரங்கள், ஊசி மோல்டிங் இயந்திரங்கள் மற்றும் சோதனை அமைப்புகள் ஆகியவை அடங்கும்.
| ஒப்பீட்டு அளவு | Dufew நிபுணத்துவ வெளியீடு வடிகட்டி | நிலையான வெளியீடு வடிகட்டுதல் தீர்வு |
|---|---|---|
| வடிகட்டுதல் அமைப்பு | PWM மாறுதல் குறுக்கீட்டிற்கான பல-நிலை வடிகட்டுதல் வடிவமைப்பு | வரையறுக்கப்பட்ட அதிர்வெண் அட்டன்யூவேஷன் கொண்ட எளிய வடிகட்டுதல் அமைப்பு |
| முக்கிய விண்ணப்பம் | மோட்டார் பக்க ஹார்மோனிக் ஒடுக்கம் மற்றும் dv/dt அழுத்த குறைப்பு | அடிப்படை வெளியீடு அலைவடிவ மேம்பாடு |
| நீண்ட கேபிள் திறன் | 400 மீ கேபிள் கேபிள் வரை நீண்ட தூர மோட்டார் கேபிள் பயன்பாடுகளை ஆதரிக்கிறது | நீட்டிக்கப்பட்ட கேபிள் தூரத்துடன் செயல்திறன் குறையலாம் |
| மோட்டார் பாதுகாப்பு | மின்னழுத்த பருப்புகளை மாற்றுவதால் ஏற்படும் காப்பு அழுத்தத்தை குறைக்க உதவுகிறது | அதிக அதிர்வெண் அழுத்தத்திற்கு எதிராக வரையறுக்கப்பட்ட பாதுகாப்பு |
| கணினி ஒருங்கிணைப்பு | துல்லியமான மற்றும் தொழில்துறை இயக்கி அமைப்புகளுக்கு ஏற்றது | பொதுவாக பொதுவான பயன்பாடுகளுக்குப் பயன்படுத்தப்படுகிறது |
வடிகட்டிகள், உலைகள், பிரேக்கிங் மின்தடையங்கள் மற்றும் தனிப்பயனாக்கப்பட்ட மின் தீர்வுகள் உள்ளிட்ட தொழில்துறை ஆற்றல் மின்னணு கூறுகளில் Dufew Electric நிபுணத்துவம் பெற்றது.
காந்த கூறுகள் மற்றும் டிரைவ் சிஸ்டம் பயன்பாடுகளில் பொறியியல் அனுபவத்துடன், பல்வேறு மின்னழுத்த நிலைகள், தற்போதைய வரம்புகள் மற்றும் நிறுவல் தேவைகளுக்கான தனிப்பயனாக்கப்பட்ட தீர்வுகளை Dufew வழங்குகிறது.
Dufew இன் உற்பத்தித் திறன்கள் காந்த கூறு செயலாக்கம், துல்லியமான முறுக்கு, காப்பு சிகிச்சை, மின் அளவுரு சரிபார்ப்பு மற்றும் செயல்திறன் சோதனை, நிலையான உற்பத்தி தரம் மற்றும் நம்பகமான தயாரிப்பு செயல்திறனை உறுதி செய்கிறது.
தரக் கட்டுப்பாட்டில் காப்பு எதிர்ப்பு, மின்கடத்தா தாங்குதல், வெப்பநிலை உயர்வு, மின் செயல்திறன் மற்றும் தோற்ற ஆய்வுகள் ஆகியவை அடங்கும். ஒவ்வொரு கட்டமும் மின் பாதுகாப்பு, இயக்க நிலைத்தன்மை மற்றும் முடிக்கப்பட்ட தயாரிப்புகளின் ஒட்டுமொத்த தரத்தை சரிபார்க்க வடிவமைக்கப்பட்டுள்ளது.
பல்வேறு தொழில்துறை தேவைகளை பூர்த்தி செய்ய OEM உற்பத்தி, தனிப்பயனாக்கப்பட்ட வடிவமைப்புகள், தொழில்நுட்ப ஆவணங்கள் மற்றும் பயன்பாட்டு பொறியியல் ஆதரவை Dufew ஆதரிக்கிறது. தரமான ஆவணங்களில் ISO தர மேலாண்மை சான்றிதழ், CE சான்றிதழ் மற்றும் தயாரிப்பு சோதனை அறிக்கைகள் ஆகியவை அடங்கும்.
தொழில்துறை மின் கூறுகளின் பாதுகாப்பான போக்குவரத்தை உறுதி செய்வதற்காக Dufew ஏற்றுமதி-தரமான பேக்கேஜிங்கைப் பயன்படுத்துகிறது.
பேக்கேஜிங் தீர்வுகளில் பின்வருவன அடங்கும்:
- ஈரப்பதம் எதிர்ப்பு பாதுகாப்பு
- அதிர்ச்சி-எதிர்ப்பு சரிசெய்தல்
- பெரிய மாதிரிகள் வலுவூட்டப்பட்ட மர வழக்குகள்
- தயாரிப்பு அடையாள லேபிள்கள்
- தொழில்நுட்ப ஆவணங்கள்
வாடிக்கையாளர் தேவைகளுக்கு இணங்குவதை உறுதி செய்வதற்காக ஒவ்வொரு தயாரிப்பும் ஏற்றுமதிக்கு முன் பரிசோதிக்கப்படுகிறது.
ஒரு வெளியீடு வடிகட்டி முக்கியமாக உயர் அதிர்வெண் மாறுதல் கூறுகள், PWM குறுக்கீடு மற்றும் மோட்டார் பக்கத்தில் மின்காந்த இரைச்சல் ஆகியவற்றைக் குறிவைக்கிறது. ஒரு வெளியீட்டு உலை முக்கியமாக மின்னழுத்த உயர்வு விகிதத்தை குறைக்கிறது, தற்போதைய தாக்கத்தை கட்டுப்படுத்துகிறது மற்றும் வெளியீட்டு அலைவடிவ நிலைமைகளை மேம்படுத்துகிறது.
கோரும் பயன்பாடுகளுக்கு, பொருத்தமான தீர்வு கேபிள் நீளம், மோட்டார் வகை மற்றும் EMC தேவைகளைப் பொறுத்தது.
ஆம். இன்வெர்ட்டர் மாறுதலால் உருவாக்கப்படும் உயர் அதிர்வெண் கூறுகளைக் குறைப்பதன் மூலம், மின்காந்த அதிர்வுகளைக் குறைக்கவும், மோட்டார் இயக்க நிலைமைகளை மேம்படுத்தவும் இது உதவும்.
நீண்ட கேபிள்கள் விநியோகிக்கப்பட்ட கொள்ளளவை அதிகரிக்கின்றன மற்றும் அதிக அதிர்வெண் குறுக்கீட்டை அதிகரிக்கலாம். முறையான வடிகட்டுதல் கேபிள் தொடர்பான மின் அழுத்தத்தைக் குறைக்க உதவுகிறது மற்றும் கணினி நிலைத்தன்மையை மேம்படுத்துகிறது.
ஆம். மின்னழுத்த மதிப்பீடு, தற்போதைய திறன், வடிகட்டுதல் பண்புகள், பரிமாணங்கள் மற்றும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப நிறுவல் அமைப்பு உள்ளிட்ட தனிப்பயனாக்கப்பட்ட தீர்வுகளை Dufew வழங்குகிறது.
