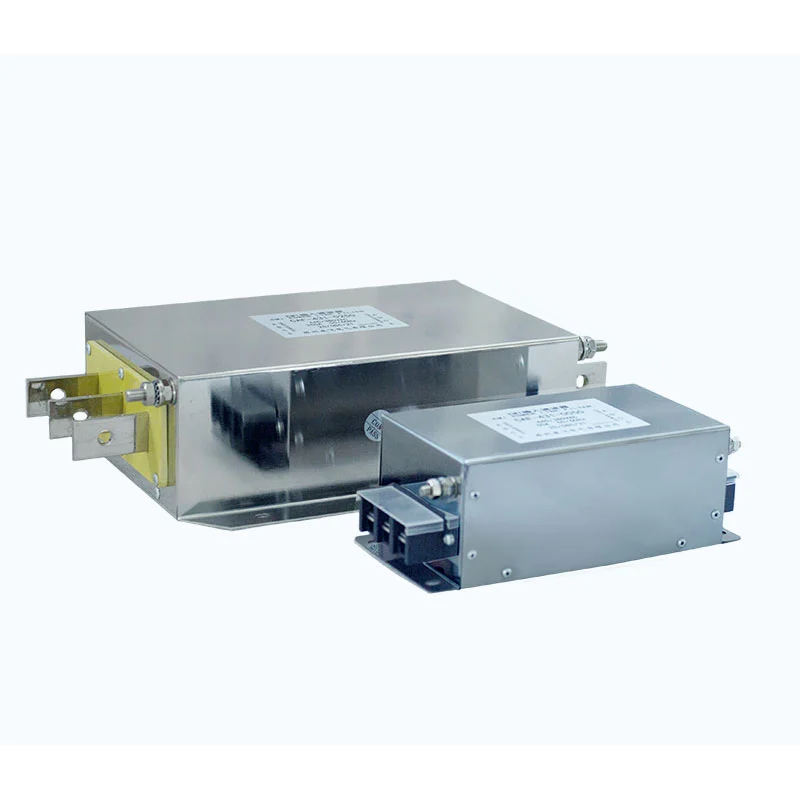

மின்காந்த இணக்கத்தன்மை வடிகட்டி

Dufew Electromagnetic Compatibility Filter என்பது VFD அமைப்புகள், சர்வோ டிரைவ்கள் மற்றும் உயர் அதிர்வெண் மாறுதல் குறுக்கீடுகளுக்கு ஆளான மின்னியல் உபகரணங்களுக்காக வடிவமைக்கப்பட்ட ஒரு தொழில்துறை EMC வடிகட்டுதல் தீர்வாகும். நடத்தப்படும் இரைச்சல், பொதுவான முறை குறுக்கீடு மற்றும் தேவையற்ற மின்காந்த உமிழ்வுகளை அடக்குவதன் மூலம், இது கணினி நிலைத்தன்மை மற்றும் சாதனங்களின் இணக்கத்தன்மையை மேம்படுத்த உதவுகிறது. சீனா EMC வடிகட்டி உற்பத்தியாளர் என்ற முறையில், Dufew மின்னழுத்த மதிப்பீடு, தற்போதைய திறன், மாறுதல் அதிர்வெண், கேபிள் கட்டமைப்பு மற்றும் பயன்பாட்டுத் தேவைகள் ஆகியவற்றின் அடிப்படையில் தனிப்பயனாக்கப்பட்ட தீர்வுகளை வழங்குகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

நவீன தொழில்துறை இயக்கி அமைப்புகள் ஆற்றல் திறன் மற்றும் மோட்டார் கட்டுப்பாட்டு துல்லியத்தை மேம்படுத்த அதிவேக மாறுதல் தொழில்நுட்பத்தைப் பயன்படுத்துகின்றன. இருப்பினும், இன்வெர்ட்டர் மாறுதல் செயல்பாடுகள் நடத்தப்பட்ட குறுக்கீடு, பொதுவான-முறை மின்னோட்டம் மற்றும் உயர் அதிர்வெண் இரைச்சல் ஆகியவற்றை உருவாக்கலாம், அவை சுற்றியுள்ள உபகரணங்கள் மற்றும் ஒட்டுமொத்த அமைப்பின் EMC செயல்திறனை பாதிக்கலாம்.

Dufew எலக்ட்ரிக் மின்காந்த இணக்கத்தன்மை வடிகட்டி உகந்த வடிகட்டுதல் கூறுகளை ஒருங்கிணைக்கிறது, இதில் அடங்கும்:

- பொதுவான முறை மூச்சுத் திணறல்

- X/Y பாதுகாப்பு மின்தேக்கிகள்

- வடிகட்டி உலைகள்

- தணிக்கும் கூறுகள்

வடிகட்டுதல் நெட்வொர்க் தேவையற்ற உயர் அதிர்வெண் குறுக்கீட்டிற்கு அதிக மின்மறுப்பை உருவாக்குகிறது, அதே நேரத்தில் நிலையான ஆற்றல் பரிமாற்றத்தை பராமரிக்கிறது.

நிறுவல் தேவைகளைப் பொறுத்து, வடிகட்டி கட்டுப்படுத்த உதவுகிறது:

- மின்சாரம் வழங்கல் நெட்வொர்க்கிற்கு திரும்பும் குறுக்கீடு நடத்தப்பட்டது

- பவர் எலக்ட்ரானிக்ஸ் மூலம் உருவாக்கப்பட்ட உயர் அதிர்வெண் மாறுதல் சத்தம்

- உபகரணங்கள் மற்றும் தரையில் இடையே பொதுவான முறை தற்போதைய

- அருகிலுள்ள சாதனங்களைப் பாதிக்கும் மின்காந்த இடையூறு

தீர்வு உதவுகிறது:

- மின்காந்த பொருந்தக்கூடிய செயல்திறனை மேம்படுத்தவும்

- இணைக்கப்பட்ட உபகரணங்களுக்கு இடையே குறுக்கீடு குறைக்க

- VFD மற்றும் சர்வோ அமைப்பு நிலைத்தன்மையை மேம்படுத்தவும்

- நம்பகமான தொழில்துறை செயல்பாட்டை ஆதரிக்கவும்

ஒருங்கிணைந்த EMC வடிகட்டுதல் அமைப்பு

1. இரட்டை பக்க குறுக்கீடு கட்டுப்பாடு

தொழில்துறை இயக்கி அமைப்புகள் ஆற்றல் உள்ளீடு மற்றும் மோட்டார் வெளியீடு ஆகிய இரு பக்கங்களிலும் குறுக்கீடுகளை உருவாக்கலாம். Dufew இன் ஒருங்கிணைந்த வடிகட்டுதல் அமைப்பு, நடத்தப்பட்ட உமிழ்வைக் குறைக்கவும், அதிக அதிர்வெண் குறுக்கீடு பரிமாற்றத்தைக் கட்டுப்படுத்தவும், அமைச்சரவை ஒருங்கிணைப்பை எளிதாக்கவும் மற்றும் ஒட்டுமொத்த அமைப்பினுள் மின்காந்த இணக்கத்தன்மையை ஆதரிக்கவும் வடிவமைக்கப்பட்டுள்ளது.

2. பொதுவான-முறை மற்றும் வேறுபட்ட-முறை சத்தத்தை அடக்குதல்

மின்சுற்றுகள் மற்றும் தரைக்கு இடையே உள்ள பொதுவான-முறை பாதைகள் மூலமாகவோ அல்லது மின் கடத்திகளுக்கு இடையே உள்ள வேறுபாடு-முறை பாதைகள் மூலமாகவோ மின்காந்த குறுக்கீடு ஏற்படலாம். தேவையான வடிகட்டுதல் பண்புகளுக்கு ஏற்ப இரண்டு குறுக்கீடு முறைகளையும் நிவர்த்தி செய்ய Dufew காந்த கூறுகள் மற்றும் மின்தேக்கி நெட்வொர்க்குகளை மேம்படுத்துகிறது.

3. தொழில்துறை தர காந்த கூறு வடிவமைப்பு

வடிகட்டி தேவையான அதிர்வெண் வரம்பில் நிலையான மின்மறுப்பு பண்புகளை வழங்க உகந்த காந்த கட்டமைப்புகளைப் பயன்படுத்துகிறது. வடிகட்டுதல் செயல்திறன், காந்த இழப்பு, வெப்ப நடத்தை மற்றும் தொழில்துறை பயன்பாடுகளுக்கான நீண்ட கால இயக்க நிலைமைகள் ஆகியவற்றை வடிவமைப்பு கருதுகிறது.

தொழில்நுட்ப நன்மைகள்

1. EMC செயல்திறன்

இணைக்கப்பட்ட உபகரணங்களுக்கிடையே பொருந்தக்கூடிய தன்மையை ஆதரிக்கும் போது, மின்னியல் சாதனங்களை மாற்றுவதன் மூலமும், நடத்தப்படும் உமிழ்வைக் குறைப்பதன் மூலமும், மின்காந்த இடையூறு செய்வதன் மூலமும் ஏற்படும் குறுக்கீட்டைக் கட்டுப்படுத்த வடிகட்டி உதவுகிறது.

2. VFD பயன்பாடுகளுக்கு உகந்ததாக உள்ளது

இன்வெர்ட்டர் அடிப்படையிலான அமைப்புகளுக்கு, வடிகட்டி உயர் அதிர்வெண் மாறுதல் சத்தம், பொதுவான முறை குறுக்கீடு மற்றும் கேபிள் தொடர்பான மின்காந்த கதிர்வீச்சு, மோட்டார்கள் மற்றும் பிற இணைக்கப்பட்ட மின் சாதனங்களின் நிலையான செயல்பாட்டை ஆதரிக்கிறது.

3. நெகிழ்வான தொழில்துறை ஒருங்கிணைப்பு

கச்சிதமான நிறுவல் கட்டமைப்புகள், எளிமைப்படுத்தப்பட்ட வயரிங், நெகிழ்வான மவுண்டிங் மற்றும் தனிப்பயனாக்கப்பட்ட மின் அளவுருக்கள் ஆகியவற்றிற்கான விருப்பங்களுடன், வெவ்வேறு அமைச்சரவை மற்றும் கணினி தேவைகளுக்கு ஏற்ப வடிகட்டுதல் தீர்வுகளை Dufew வடிவமைக்கிறது.

வழக்கமான பயன்பாடுகள்

மேம்படுத்தப்பட்ட குறுக்கீடு கட்டுப்பாடு தேவைப்படும் தொழில்துறை அமைப்புகளுக்கு Dufew மின்காந்த இணக்கத்தன்மை வடிகட்டி பொருத்தமானது.

விண்ணப்பம்	செயல்பாடு
VFD அமைப்புகள்	நடத்தப்பட்ட மற்றும் அதிக அதிர்வெண் குறுக்கீட்டைக் குறைக்கவும்
சர்வோ இயக்குகிறது	EMC நிலைத்தன்மையை மேம்படுத்தவும்
CNC உபகரணங்கள்	மின் ஒலி தாக்கத்தை குறைக்கவும்
தொழில்துறை ஆட்டோமேஷன்	உபகரணங்கள் பொருந்தக்கூடிய தன்மையை மேம்படுத்தவும்
துல்லியமான உபகரணங்கள்	மின்காந்த தொந்தரவு குறைக்க
நீண்ட கேபிள் மோட்டார் அமைப்புகள்	உயர் அதிர்வெண் பரிமாற்ற விளைவுகளை கட்டுப்படுத்தவும்

வழக்கமான தொழில்களில் பின்வருவன அடங்கும்:

- தொழில்துறை ஆட்டோமேஷன்

- சிஎன்சி எந்திரம்

- உற்பத்தி உபகரணங்கள்

- மருத்துவ மின்னணுவியல்

- சோதனை அமைப்புகள்

- துல்லியமான மின்னணு உற்பத்தி

தனிப்பயனாக்கப்பட்ட EMC வடிகட்டி தீர்வுகள்

வெவ்வேறு உபகரணங்கள் மற்றும் பயன்பாடுகளுக்கு வெவ்வேறு வடிகட்டுதல் அளவுருக்கள் தேவை. Dufew Electric ஆனது மதிப்பிடப்பட்ட மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம், மாறுதல் அதிர்வெண், கேபிள் நீளம், நிறுவல் சூழல் மற்றும் EMC சோதனைத் தேவைகள் ஆகியவற்றின் அடிப்படையில் தொழில்துறை ஆற்றல் மின்னணுவியல் மற்றும் மின்காந்த குறுக்கீடு கட்டுப்பாட்டுக்கான பொருத்தமான வடிகட்டி விவரக்குறிப்புகளைத் தீர்மானிக்க பொறியியல் ஆதரவை வழங்குகிறது.

தனிப்பயனாக்கப்பட்ட திட்டங்களுக்கு, வாடிக்கையாளர்கள் உபகரண அளவுருக்கள், மின் வரைபடங்கள், பயன்பாட்டு நிலைமைகள் அல்லது தொழில்நுட்ப மதிப்பீட்டிற்கான EMC சோதனைத் தேவைகளை வழங்க முடியும். Dufew Electric நிலையான வடிகட்டி வழங்கல் மற்றும் பயன்பாடு சார்ந்த கட்டமைப்புகள் இரண்டையும் ஆதரிக்கிறது.

உற்பத்தி திறன் மற்றும் தர உத்தரவாதம்

EMC வடிகட்டிகள், ஹார்மோனிக் வடிப்பான்கள், உலைகள், பிரேக்கிங் ரெசிஸ்டர்கள் மற்றும் தனிப்பயனாக்கப்பட்ட மின் கூறுகள் உள்ளிட்ட தொழில்துறை சக்தி மின்னணு கூறுகளில் Dufew Electric நிபுணத்துவம் பெற்றது. அதன் உற்பத்தி செயல்முறைகள் காந்த மைய செயலாக்கம், துல்லியமான முறுக்கு, காப்பு சிகிச்சை, வெற்றிட செறிவூட்டல் மற்றும் மின் அளவுரு சரிபார்ப்பு ஆகியவற்றை உள்ளடக்கும்.

முக்கிய தர சோதனைகளில் பின்வருவன அடங்கும்:

- காப்பு எதிர்ப்பு சோதனை
- மின்கடத்தா தாங்கும் சோதனை
- மின் செயல்திறன் சரிபார்ப்பு
- வெப்பநிலை உயர்வு சரிபார்ப்பு
- இறுதி தர ஆய்வு

Dufew Electric OEM உற்பத்தி, தனிப்பயனாக்கப்பட்ட வடிகட்டி மேம்பாடு, பொறியியல் பயன்பாட்டு ஆதரவு மற்றும் தொழில்துறை திட்ட ஒத்துழைப்பு ஆகியவற்றை ஆதரிக்கிறது, தயாரிப்பு விவரக்குறிப்புகள் மற்றும் சோதனைத் தேவைகள் பயன்பாடு மற்றும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப சரிசெய்யப்படுகின்றன.

தொழில்நுட்ப விவரக்குறிப்புகள்

அளவுரு	விவரக்குறிப்பு
மதிப்பிடப்பட்ட மின்னழுத்தம்	220VAC / 380VAC / 690VAC / 1140VAC
இயக்க அதிர்வெண்	50Hz / 60Hz / தனிப்பயனாக்கப்பட்டது
மதிப்பிடப்பட்ட மின்னோட்டம்	5A-1600A
வடிகட்டி வகை	EMC உள்ளீடு / வெளியீடு வடிகட்டுதல் தீர்வு
மின்கடத்தா வலிமை	வரிக்கு வரி: 1500VDC / 60S; லைன்-டு-கிரவுண்ட்: 2500VDC / 60S
காப்பு எதிர்ப்பு	≥100MΩ
ஓவர்லோட் திறன்	1 நிமிடத்திற்கு 1.4× மதிப்பிடப்பட்ட மின்னோட்டம்
பாதுகாப்பு தரம்	IP00 / IP20
காப்பு வகுப்பு	வகுப்பு F (155℃)
ஃபிளேம் ரிடார்டன்ட் தரம்	UL94V-2

மின்காந்த இணக்கத்தன்மை வடிகட்டி vs நிலையான EMI வடிகட்டி

ஒப்பீடு	ஒருங்கிணைந்த EMC வடிகட்டி	நிலையான EMI வடிகட்டி
வடிகட்டுதல் நிலை	உள்ளீடு மற்றும் வெளியீட்டு அமைப்பு பாதுகாப்பு	முக்கியமாக உள்ளீடு பக்க வடிகட்டுதல்
முக்கிய செயல்பாடு	கணினி நிலை மின்காந்த குறுக்கீட்டைக் கட்டுப்படுத்துகிறது	நடத்தப்பட்ட இரைச்சலைக் குறைக்கிறது
விண்ணப்பம்	VFD மற்றும் தொழில்துறை இயக்கி அமைப்புகள்	பொது மின்னணு உபகரணங்கள்
கட்டமைப்பு	ஒருங்கிணைந்த வடிகட்டுதல் தீர்வு	ஒற்றை வடிகட்டுதல் சுற்று
மோட்டார் அமைப்பு இணக்கத்தன்மை	சிக்கலான தொழில்துறை பயன்பாடுகளுக்கு ஏற்றது	முக்கியமாக உபகரணங்கள் நிலை பாதுகாப்பு

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: மின்காந்த இணக்கத்தன்மை வடிகட்டி எதற்காகப் பயன்படுத்தப்படுகிறது?

மின்காந்த இணக்கத்தன்மை வடிகட்டி, மின்சக்தி மின்னணு உபகரணங்களால் உருவாக்கப்பட்ட மின்காந்த குறுக்கீட்டைக் குறைக்கிறது மற்றும் கணினி EMC செயல்திறனை மேம்படுத்த உதவுகிறது.

Q2: EMC வடிப்பானை எவ்வாறு தேர்ந்தெடுக்க வேண்டும்?

தேர்வு மதிப்பிடப்பட்ட மின்னழுத்தம், தற்போதைய திறன், மாறுதல் பண்புகள், கேபிள் உள்ளமைவு, நிறுவல் சூழல் மற்றும் தேவையான EMC செயல்திறன் ஆகியவற்றைப் பொறுத்தது.

Q3: VFD அமைப்பில் வடிகட்டி எங்கே நிறுவப்பட்டுள்ளது?

நிறுவல் இடம் கணினி தேவைகளைப் பொறுத்தது. உள்ளீடு-பக்க வடிகட்டுதல் மின் நெட்வொர்க்கிற்கு அனுப்பப்படும் குறுக்கீட்டைக் குறைக்க உதவுகிறது, அதே நேரத்தில் வெளியீடு-பக்க வடிகட்டுதல் இன்வெர்ட்டர் செயல்பாட்டின் போது உருவாகும் உயர் அதிர்வெண் இரைச்சலைக் கட்டுப்படுத்த உதவுகிறது.

Q4: EMC வடிகட்டுதல் தீர்வுகளை Dufew தனிப்பயனாக்க முடியுமா?

ஆம். Dufew மின் அளவுருக்கள், பயன்பாட்டு நிலைமைகள், அமைச்சரவை தேவைகள் மற்றும் திட்ட விவரக்குறிப்புகள் ஆகியவற்றின் படி தனிப்பயனாக்கப்பட்ட EMC வடிகட்டுதல் வடிவமைப்புகளை வழங்குகிறது.
