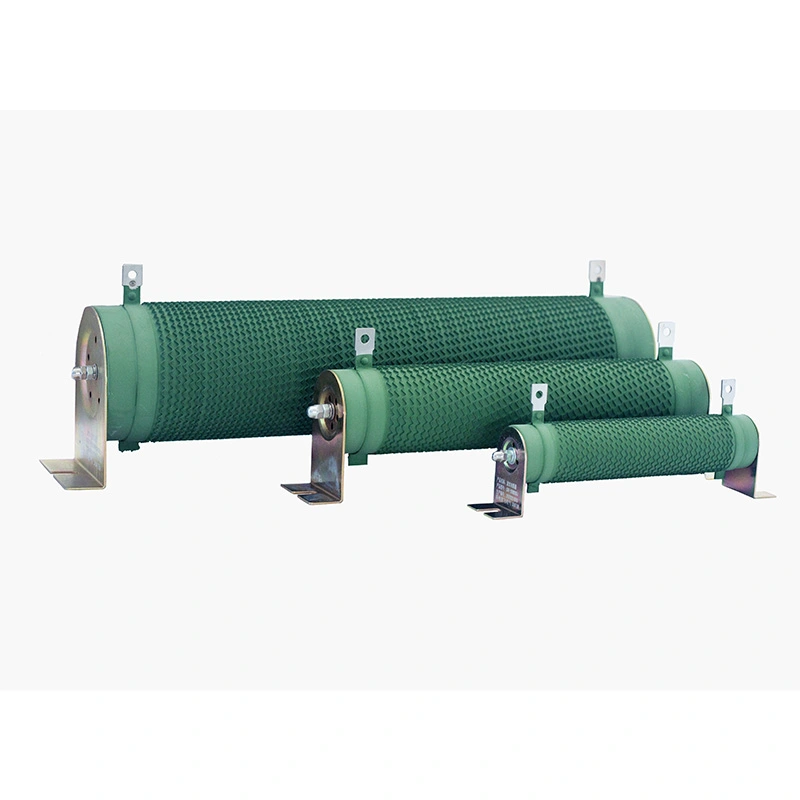

தூண்டல் அல்லாத நெளி மின்தடை

DUFEW CRR தொடர் நான்-இண்டக்டிவ் நெளி மின்தடை என்பது நடுத்தர மற்றும் உயர் அதிர்வெண் துடிப்பு சுற்றுகளுக்கு சிறப்பாக மேம்படுத்தப்பட்ட உயர்-சக்தி செயலற்ற ஆற்றல் சிதறல் மின்தடையமாகும். தனித்துவமான செங்குத்து நெளிவு கொண்ட பிளாட்-ரிப்பன் அல்லாத தூண்டல் முறுக்கு அமைப்பைக் கொண்டிருக்கும், தயாரிப்பு 50W முதல் 10kW வரையிலான ஆற்றல் மதிப்பீடுகள், 0.01Ω முதல் 1kΩ வரையிலான மின்தடை மதிப்புகள், மூன்று எதிர்ப்பு சகிப்புத்தன்மை விருப்பங்கள் மற்றும் அதிகபட்ச இயக்க மின்னழுத்தம் 1200V ஆகியவற்றை வழங்குகிறது.

சிறந்த துடிப்பு சுமை திறன் மற்றும் நிலையான வெப்ப செயல்திறனுடன் வடிவமைக்கப்பட்டுள்ளது, இது ஆற்றல் சிதறல், தற்போதைய உணர்திறன், பிரேக்கிங், எழுச்சியை அடக்குதல் மற்றும் உலகளவில் புதுப்பிக்கத்தக்க ஆற்றல் அமைப்புகள், தொழில்துறை ஆட்டோமேஷன் மற்றும் ஆய்வக சோதனை சாதனங்களில் சுமை சோதனை ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

மாதிரி பதவி

எடுத்துக்காட்டு மாதிரி: CRR 2500W 54.4R J

அடிப்படை விவரக்குறிப்புகள்

பொருட்கள் மற்றும் கட்டுமான அம்சங்கள்

1. உயர்-வெப்பநிலை ஹாலோ செராமிக் கோர்

ஒரு-துண்டு உயர்-அலுமினா இன்சுலேடிங் பீங்கான் மூலம் தயாரிக்கப்பட்ட, ஹாலோ கோர் திறமையான வெப்பச் சிதறலுக்கான உள் வெப்பச்சலன காற்று சேனலைக் கொண்டுள்ளது. இது சிறந்த அதிர்வு எதிர்ப்பை வழங்குகிறது மற்றும் 350 ° C வரை வெப்பநிலையில் நிலையான காப்பு செயல்திறனை பராமரிக்கிறது. பீங்கான் அமைப்பு மீண்டும் மீண்டும் அதிக மற்றும் குறைந்த வெப்பநிலை சைக்கிள் ஓட்டுதலை விரிசல் இல்லாமல் தாங்கும்.

2. குறைந்த-எதிர்ப்பு நெளிவு அலாய் ரிப்பன் (நிக்கல்-குரோமியம் / கான்ஸ்டன்டன்)

பிளாட் அலாய் ரிப்பன் ஒரு தொடர்ச்சியான நெளி சுயவிவரத்தில் துல்லியமாக முத்திரையிடப்பட்டுள்ளது, இது ஒரு விதிவிலக்காக குறைந்த வெப்பநிலை எதிர்ப்பின் குணகத்தை (TCR) வழங்குகிறது. வெவ்வேறு பயன்பாடுகளுக்கு ஏற்ப இரண்டு அலாய் பொருட்கள் கிடைக்கின்றன: நிக்கல்-குரோமியம் (Ni-Cr) தொடர்ச்சியான உயர்-பவர் பிரேக்கிங் மற்றும் ஆற்றல் சிதறலுக்கு, மற்றும் துல்லியமான குறைந்த மின்னோட்ட உணர்திறன் சுற்றுகளுக்கு கான்ஸ்டன்டன்.

3. அனைத்து துருப்பிடிக்காத ஸ்டீல் மவுண்டிங் & டெர்மினல் அசெம்பிளி

இறுதி கவ்விகள், முனைய இடுகைகள் மற்றும் மவுண்டிங் அடைப்புக்குறிகள் ஆகியவை செயலற்ற அரிப்பு எதிர்ப்பு பூச்சுடன் தடிமனான துருப்பிடிக்காத எஃகு மூலம் தயாரிக்கப்படுகின்றன. அசெம்பிளி 45N டெர்மினல் புல் சோதனையை தளர்த்தாமல் கடந்து செல்கிறது, சாலிடரிங் வெப்பத்திற்கு சிறந்த எதிர்ப்பை வழங்குகிறது மற்றும் ஆக்சிஜனேற்றத்தால் ஏற்படும் தொடர்பு வெப்பத்தை குறைக்கிறது.

4. தூண்டல் அல்லாத வடிவமைப்பு

இரட்டை கம்பி தலைகீழ் தூண்டல் அல்லாத முறுக்கு நுட்பத்தைப் பயன்படுத்தி, சமமான தொடர் தூண்டல் (ESL) பொதுவாக 10nH க்குக் கீழே கட்டுப்படுத்தப்படலாம், இதனால் மின்தடையானது 100kHz வரை அதிர்வெண்களில் இயங்கும் உயர் அதிர்வெண் மாறுதல் சுற்றுகளுக்கு ஏற்றதாக இருக்கும்.

பவர் டிரேட்டிங் வளைவு

தயாரிப்பு நன்மைகள்

●மிகவும் குறைந்த தூண்டல் - தலைகீழ் தூண்டல் அல்லாத முறுக்குடன் இணைந்த நெளி அமைப்பு சுய-தூண்டலை திறம்பட நீக்குகிறது, உயர் அதிர்வெண் அலைவு மற்றும் மின்னழுத்த ஸ்பைக்குகளை அடக்குகிறது மற்றும் சக்தி குறைக்கடத்தி சாதனங்களைப் பாதுகாக்கிறது.
●சிறந்த வெப்பச் சிதறல் - செங்குத்து நெளி வடிவமைப்பு குளிர்ச்சியான மேற்பரப்பை அதிகரிக்கிறது, அதே சமயம் பீங்கான் மையமானது திறமையான வெப்ப கடத்துத்திறனை வழங்குகிறது, அதிக சக்தி அடர்த்தி மற்றும் குறைந்த வெப்பநிலை உயர்வை செயல்படுத்துகிறது.
●மிகச்சிறந்த ஓவர்லோட் திறன் - 5 வினாடிகளுக்கு 10× மதிப்பிடப்பட்ட சக்தியை தெரியும் சேதமின்றி தாங்கும், இது பிரேக்கிங் மற்றும் சர்ஜ் அப்சார்ப்ஷன் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.
●நீண்ட சேவை வாழ்க்கை - முதுமை-எதிர்ப்பு பூச்சு மற்றும் சிதைவு இல்லாத பீங்கான் மையத்துடன் சுழற்சி சுமை வாழ்க்கை 9,000 மணிநேரத்தை (10வி வெளியேற்றம் / 90 வி இடைவெளி) மீறுகிறது.
●சுற்றுச்சூழலுக்கு உகந்தது - கனிம சூழல் நட்பு பூச்சு புகையை உருவாக்காது, நச்சு வாயுக்கள் இல்லை, மேலும் RoHS மற்றும் UL பாதுகாப்பு தேவைகளுக்கு இணங்குகிறது.
● நெகிழ்வான தனிப்பயனாக்கம் - எதிர்ப்பு மதிப்பு, சக்தி மதிப்பீடு, பரிமாணங்கள், முனைய நோக்குநிலை மற்றும் பெருகிவரும் அடைப்புக்குறிகள் அனைத்தும் வரைபடங்கள் அல்லது விவரக்குறிப்புகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.

விண்ணப்பங்கள்

1. புதுப்பிக்கத்தக்க ஆற்றல் மற்றும் மின்சக்தி மின்னணுவியல்

ஆற்றல் சேமிப்பு மாற்றிகள், ஃபோட்டோவோல்டாயிக் இன்வெர்ட்டர்கள், காற்றாலை சுருதி கட்டுப்பாட்டு அமைப்புகள், பேட்டரி பேக் வயதான சோதனை சுமைகள், DC ஃபாஸ்ட் சார்ஜிங் ப்ரீ-சார்ஜ் மற்றும் டிஸ்சார்ஜ் ரெசிஸ்டர்கள்.

2. தொழில்துறை இயக்கிகள் & கனரக இயந்திரங்கள்

நடுத்தர மற்றும் உயர் அதிர்வெண் மாறி அதிர்வெண் இயக்கிகள், சர்வோ டிரைவ் ரீஜெனரேட்டிவ் பிரேக்கிங், போர்ட் கிரேன்கள், லிஃப்ட், ரோலிங் மில்ஸ், கம்பி வரைதல் இயந்திரங்கள் மற்றும் ஜவுளி உபகரணங்கள், ஆற்றல் சிதறல் அமைப்புகள்.

3. ஆய்வகம் & சோதனை உபகரணங்கள்

உயர் அதிர்வெண் பவர் லோட் பேங்க்கள், பல்ஸ் சிக்னல் சோதனை பெஞ்சுகள், பவர் சப்ளை ஏஜிங் சிஸ்டம்ஸ், துல்லியமான கரண்ட் சென்சிங், ஸ்னப்பர் மற்றும் டேம்பிங் ரெசிஸ்டர்கள்.

4. சிறப்பு தொழில்துறை உபகரணங்கள்

CNC வயர்-கட் EDM இயந்திரங்கள், ஆர்க் வெல்டிங் உபகரணங்கள், மேடை தூக்கும் மற்றும் விளக்கு அமைப்புகள், மையவிலக்குகள், காகித இயந்திரங்கள் மற்றும் ஸ்டேக்கர்-ரீக்ளைமர்கள்.

5. பொது சுற்று பாதுகாப்பு

உயர் அதிர்வெண் மின்னோட்டம் கட்டுப்படுத்துதல், மோட்டார் தொடக்க மின்தடையங்கள், நடுத்தர மின்னழுத்த கேபினட் எழுச்சி ஆற்றல் உறிஞ்சுதல்.

ஏன் DUFEW தேர்வு செய்ய வேண்டும்?

தொழில்முறை பவர் எலக்ட்ரானிக்ஸ் உற்பத்தியாளர்

DUFEW தொழில்துறை பயனர்கள், விநியோகஸ்தர்கள் மற்றும் OEM வாடிக்கையாளர்களுக்கு நம்பகமான தயாரிப்புகள் மற்றும் ஒருங்கிணைந்த தீர்வுகளை வழங்குதல், R&D மற்றும் பவர் எலக்ட்ரானிக் கூறுகளை உற்பத்தி செய்வதில் நிபுணத்துவம் பெற்றது.

விரிவான தயாரிப்பு போர்ட்ஃபோலியோ

ரெசிஸ்டர்கள், பிரேக்கிங் யூனிட்கள், ரியாக்டர்கள், டிரான்ஸ்பார்மர்கள், ஃபில்டர்கள் மற்றும் லோட் பேங்க் சிஸ்டம்கள் உட்பட பலவிதமான பயன்பாட்டுத் தேவைகளுக்கு ஒரே-நிறுத்த ஆதாரத்தை வழங்குவது உள்ளிட்ட முழுமையான அளவிலான பவர் எலக்ட்ரானிக் தயாரிப்புகளை நாங்கள் வழங்குகிறோம்.

நம்பகமான தர உத்தரவாதம்

கடுமையான உற்பத்தி செயல்முறைகள், நவீன உற்பத்தி வரிகள் மற்றும் கடுமையான தரக் கட்டுப்பாடு ஆகியவை நிலையான தயாரிப்பு செயல்திறன், நீண்ட சேவை வாழ்க்கை மற்றும் நம்பகமான செயல்பாட்டை உறுதி செய்கின்றன.

நெகிழ்வான OEM & ODM தீர்வுகள்

தனிப்பயனாக்கப்பட்ட எதிர்ப்பு மதிப்புகள், ஆற்றல் மதிப்பீடுகள், பரிமாணங்கள், முனைய உள்ளமைவுகள் மற்றும் பெருகிவரும் விருப்பங்கள் உங்கள் குறிப்பிட்ட தொழில்நுட்பத் தேவைகளைப் பூர்த்தி செய்யக் கிடைக்கின்றன.

விரைவான டெலிவரி & தொழில்முறை ஆதரவு

திறமையான உற்பத்தி மேலாண்மை மற்றும் பதிலளிக்கக்கூடிய தொழில்நுட்ப ஆதரவு ஆகியவை முன்னணி நேரத்தை குறைக்க உதவுகின்றன மற்றும் தயாரிப்பு தேர்வு முதல் விற்பனைக்கு பிந்தைய சேவை வரை நம்பகமான உதவியை வழங்குகின்றன.

செயல்திறன் பண்புகள்

மின் பண்புகள்

இயந்திர பண்புகள்

போட்டி ஒப்பீடு

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: தூண்டல் அல்லாத வடிவமைப்பு சக்தி மதிப்பீடு அல்லது எதிர்ப்புத் துல்லியத்தை பாதிக்கிறதா?
ப: இல்லை. தூண்டல் அல்லாத முறுக்கு முறை தற்போதைய பாதையின் காந்தப்புல விநியோகத்தை மட்டுமே மாற்றுகிறது. இது அலாய் ரிப்பனின் எதிர்ப்பாற்றல், வெப்பச் சிதறல் திறன் அல்லது சக்தித் திறனை எதிர்மறையாகப் பாதிக்காது. எதிர்ப்பு சகிப்புத்தன்மை மற்றும் வெப்பநிலை குணகம் நிலையான பதிப்பைப் போலவே இருக்கும்.

Q2: தூண்டல் அல்லாத பதிப்பு தேவையா என்பதை நான் எவ்வாறு தீர்மானிப்பது?
ப: உங்கள் சர்க்யூட் அதிக அதிர்வெண் கொண்ட PWM கட்டுப்பாடு, வேகமான IGBT மாறுதல் அல்லது அதிக மின்னழுத்தம் ஒலித்தல் மற்றும் அலைவடிவ சிதைவை அனுபவித்தால், தூண்டல் அல்லாத பதிப்பு பரிந்துரைக்கப்படுகிறது. சாதாரண 50/60Hz பிரேக்கிங் பயன்பாடுகளுக்கு, ஒரு நிலையான நெளி மின்தடை பொதுவாக போதுமானது.

Q3: சிறப்பு எதிர்ப்பு மதிப்புகள் அல்லது பரிமாணங்களை தனிப்பயனாக்க முடியுமா?
ப: ஆம். 0.01Ω–1kΩக்கு அப்பால் உள்ள எதிர்ப்பு மதிப்புகள், சக்தி மதிப்பீடுகள், பீங்கான் குழாய் நீளம் மற்றும் விட்டம், முனைய நிலைகள் மற்றும் பெருகிவரும் அடைப்புக் கட்டமைப்புகள் உட்பட முழு தனிப்பயனாக்கலை DUFEW வழங்குகிறது. வரைபடங்கள் அல்லது விவரக்குறிப்புகளின் அடிப்படையில் மாதிரிகள் விரைவாக தயாரிக்கப்படலாம்.

Q4: நீண்ட கால பயன்பாட்டிற்குப் பிறகு எதிர்ப்புச் சறுக்கல் சகிப்புத்தன்மை வரம்பை மீறினால் என்ன செய்ய வேண்டும்?
A: நீடித்த உயர் வெப்பநிலை ஆக்சிஜனேற்றம், அதிக ஈரப்பதம் மற்றும் அடிக்கடி அதிக சுமைகள் அலாய் ரிப்பனை சேதப்படுத்தும். இன்சுலேஷன் எதிர்ப்பு 100MΩக்குக் கீழே விழுந்தால், மாற்று பரிந்துரைக்கப்படுகிறது. அமைச்சரவை காற்றோட்டத்தை மேம்படுத்துதல் மற்றும் போதுமான சக்தி விளிம்புடன் ஒரு மின்தடையத்தைத் தேர்ந்தெடுப்பது சேவை வாழ்க்கையை கணிசமாக நீட்டிக்க முடியும்.

தனிப்பயன் அல்லாத தூண்டல் நெளி மின்தடையத்தைத் தேடுகிறீர்களா?

உங்களுக்கு நிலையான மாதிரி அல்லது முழுமையாக தனிப்பயனாக்கப்பட்ட தீர்வு தேவைப்பட்டாலும், DUFEW இன் பொறியியல் குழு உதவ தயாராக உள்ளது. தொழில்முறை பரிந்துரைகள் மற்றும் விரைவான மேற்கோளைப் பெற உங்கள் வரைபடங்கள் அல்லது தொழில்நுட்ப விவரக்குறிப்புகளை எங்களுக்கு அனுப்பவும். நாங்கள் ஆதரிக்கிறோம்:
✔ OEM
✔ ODM
✔ தனிப்பயன் எதிர்ப்பு
✔ தனிப்பயன் பரிமாணங்கள்
✔ தனிப்பயன் டெர்மினல்கள்
✔ சிறிய சோதனை ஆர்டர்கள்
தொழில்நுட்ப ஆலோசனை அல்லது மேற்கோளுக்கு இன்று DUFEW தொடர்பு கொள்ளவும்.
