ரெசிஸ்டர்கள், பிரேக்கிங் யூனிட்கள், ரியாக்டர்கள், பவர் ஃபில்டர்கள் மற்றும் டிரான்ஸ்பார்மர்கள் உள்ளிட்ட விரிவான போர்ட்ஃபோலியோவை நாங்கள் வழங்குகிறோம், பல்வேறு பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய முழு தனிப்பயனாக்குதல் விருப்பங்களுடன்.

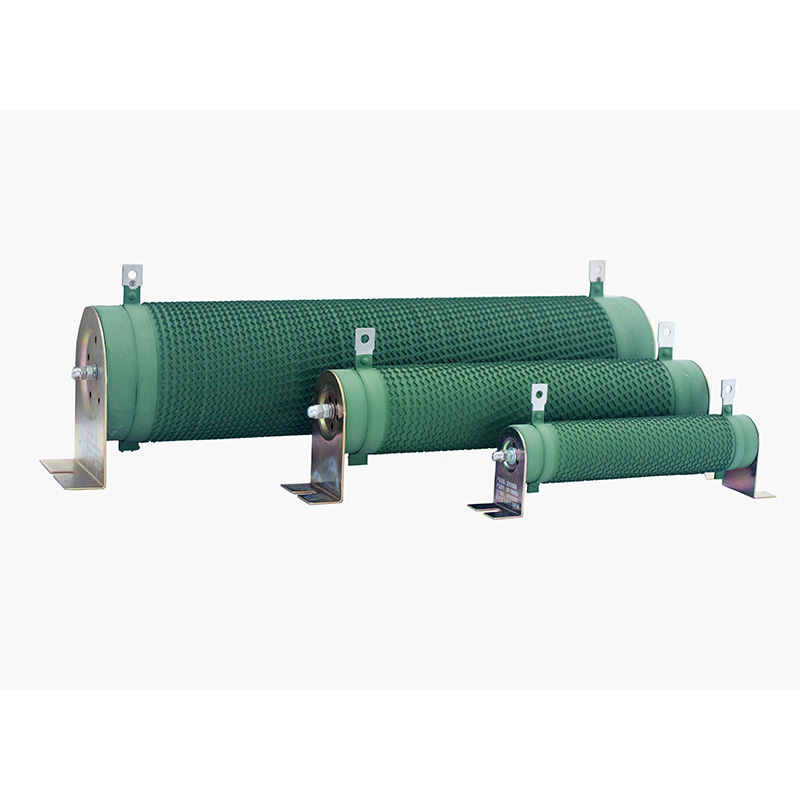

DUFEW CRR தொடர் நெளி மின்தடையங்கள், VFD பிரேக்கிங் சிஸ்டம்கள், பவர் எலக்ட்ரானிக்ஸ் சுமை சோதனை, டைனமிக் பிரேக்கிங் மற்றும் சர்க்யூட் பாதுகாப்பு உள்ளிட்ட தொழில்துறை பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளன. அதிக ஆற்றல் திறன், சிறந்த வெப்பச் சிதறல் மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றுடன், அவை கடுமையான இயக்க சூழல்களில் நிலையான மற்றும் நம்பகமான செயல்திறனை வழங்குகின்றன.
உயர்தர நிக்கல்-குரோமியம் (Ni-Cr) அல்லது கான்ஸ்டான்டன் அலாய் ரிப்பன், துல்லியமான-காயம் தானியங்கு உபகரணங்களால் நெளிவு செய்யப்பட்ட சுயவிவரத்தில் இருந்து தயாரிக்கப்படுகிறது மற்றும் உயர் அதிர்வெண் கொண்ட வெற்று பீங்கான் மையத்தில் விளிம்பில் பொருத்தப்பட்டுள்ளது. அதிர்வு எதிர்ப்பு மற்றும் இயந்திர நிலைத்தன்மையை மேம்படுத்த துருப்பிடிக்காத எஃகு கவ்விகளுடன் பாதுகாப்பாக சரி செய்யப்படுகிறது, அதே நேரத்தில் கனரக துருப்பிடிக்காத எஃகு முனையங்கள் சிறந்த அரிப்பு எதிர்ப்பு மற்றும் நம்பகமான மின் இணைப்புகளை வழங்குகின்றன.
மேம்பட்ட ஆயுளுக்காக, மின்தடையின் மேற்பரப்பு சுற்றுச்சூழலுக்கு உகந்த UL94V-2 ஃப்ளேம்-ரிடார்டன்ட் இன்சுலேடிங் பூச்சுடன் பூசப்பட்டுள்ளது, இது புகை-இலவச, நச்சுத்தன்மையற்ற, ஆக்ஸிஜனேற்ற-எதிர்ப்பு மற்றும் ஈரப்பதம் மற்றும் வயதானதை மிகவும் எதிர்க்கும். GB-5792 தரநிலைகளுக்கு இணங்க தயாரிக்கப்பட்ட, தயாரிப்புகள் கிடைமட்ட மற்றும் செங்குத்து நிறுவலை ஆதரிக்கின்றன, இது மின் கட்டுப்பாட்டு அலமாரிகள் அல்லது தனித்தனி மின்தடை அசெம்பிளிகளில் நெகிழ்வான ஒருங்கிணைப்பை அனுமதிக்கிறது.
| மாதிரி குறியீடு | பொருள் | விளக்கம் |
| CRR | தொடர் | நெளி மின்தடை |
| 2500W | மதிப்பிடப்பட்ட சக்தி | 2500W |
| 54.4 ஆர் | மதிப்பிடப்பட்ட எதிர்ப்பு | 54.4Ω |
| J | எதிர்ப்பு சகிப்புத்தன்மை | J = ±5% (விரும்பினால்: K = ±10%, H = ±3%) |
| அளவுரு | விவரக்குறிப்பு |
| சக்தி வரம்பு | 50W–10KW |
| இயக்க மின்னழுத்தம் | ≤1200V |
| எதிர்ப்பு வரம்பு | 0.01Ω–1KΩ |
| எதிர்ப்பு சகிப்புத்தன்மை | ±3% / ±5% / ±10% |
| பாதுகாப்பு மதிப்பீடு | IP00 |
| வெப்பநிலை குணகம் (TCR) | ≤300 ppm/°C |
| ஃபிளேம் ரிடார்டன்ட் மதிப்பீடு | UL 94V-2 |
| இணக்க தரநிலை | ஜிபி/டி 5792 |
1: இன்சுலேடிங் கோர்: உயர்-அதிர்வெண் கொண்ட வெற்று பீங்கான் குழாயைப் பயன்படுத்துகிறது, இது சிறந்த உயர்-வெப்பநிலை எதிர்ப்பு, கட்டமைப்பு விறைப்பு மற்றும் அதிர்ச்சி எதிர்ப்பு ஆகியவற்றை வழங்குகிறது, உயர் வெப்பநிலை இயக்க நிலைமைகளின் கீழ் மின்தடை உறுப்பின் நிலைத்தன்மையை உறுதி செய்கிறது.
2: எதிர்ப்பு உறுப்பு: குறைந்த வெப்பநிலை குணகம் மற்றும் அதிக சுமை திறன் ஆகியவற்றால் வகைப்படுத்தப்படும் உயர்தர நிக்கல்-குரோமியம் அல்லது கான்ஸ்டான்டன் அலாய் ரிப்பனைப் பயன்படுத்துகிறது. நெளி விளிம்பு-காயம் வடிவமைப்பு தூண்டலைக் குறைக்கும் போது வெப்பச் சிதறல் பரப்பளவை அதிகரிக்கிறது.
3: மவுண்டிங் மற்றும் டெர்மினல்கள்: துருப்பிடிக்காத எஃகு கவ்விகள் இடப்பெயர்ச்சி அல்லது தளர்ச்சியைத் தடுக்க எதிர்ப்பு ரிப்பனைப் பாதுகாக்கின்றன; டெர்மினல்கள் துருப்பிடிக்காத எஃகு மூலம் தடிமனான கட்டுமானம் மற்றும் மேற்பரப்பு சிகிச்சை, அரிப்பு எதிர்ப்பு, துரு தடுப்பு மற்றும் இணைப்பை எளிதாக்குவதை உறுதி செய்கிறது.
4: மேற்பரப்பு பூச்சு: வலுவான ஒட்டுதல் மற்றும் UL94V-2 ஃபிளேம் ரிடார்டன்ட் மதிப்பீட்டைக் கொண்ட சூழல் நட்பு பசுமையான இன்சுலேட்டிங் பூச்சு ஆகியவற்றைக் கொண்டுள்ளது. இது அரிப்பை எதிர்க்கும், புகை-இலவச, நச்சுத்தன்மையற்ற மற்றும் மணமற்றது, ஆக்சிஜனேற்றத்திலிருந்து எதிர்ப்பு ரிப்பனை திறம்பட பாதுகாக்கிறது மற்றும் சேவை வாழ்க்கையை நீட்டிக்கிறது.
5: ஒட்டுமொத்த அமைப்பு: சக்தி மதிப்பீடுகள் 50W முதல் 10KW வரை, எதிர்ப்பு மதிப்புகள் 0.01Ω முதல் 1KΩ வரை மற்றும் இயக்க மின்னழுத்தங்கள் 1200V வரை இருக்கும்; நெளி விளிம்பில் காயம் ரிப்பன் அமைப்பு உயர் துல்லியம் குறைந்த தூண்டல் ஒருங்கிணைக்கிறது.
●நெளி விளிம்பில் காயம் அமைப்பு பெரிய வெப்பச் சிதறல் பகுதி மற்றும் சிறந்த வெப்ப நிலைத்தன்மையை வழங்குகிறது
●உயர் அதிர்வெண் கொண்ட வெற்று செராமிக் கோர்; உயர் வெப்பநிலை எதிர்ப்பு, வலுவான மற்றும் அதிர்ச்சி-எதிர்ப்பு
●உயர்தர அலாய் எதிர்ப்பு கம்பி; குறைந்த வெப்பநிலை குணகம் (≤300 ppm/°C) மற்றும் உயர் துல்லியம்
●வலுவான குறுகிய கால சுமை திறன்; 10x மதிப்பிடப்பட்ட சக்தியை 5 வினாடிகளுக்கு தெரியும் சேதம் இல்லாமல் தாங்கும்
●துருப்பிடிக்காத எஃகு முனையங்கள்; அரிப்பை எதிர்க்கும், துருப்பிடிக்காத மற்றும் நம்பகமான இணைப்புகள்
●சூழலுக்கு உகந்த பூச்சு; சுடர்-தடுப்பு மற்றும் அரிப்பு-எதிர்ப்பு; புகையற்ற, நச்சுத்தன்மையற்ற மற்றும் மணமற்றது
●கடுமையான செயல்திறன் சரிபார்ப்பு; மின்னழுத்தம், ஈரமான வெப்பம் மற்றும் வெப்ப அதிர்ச்சியைத் தாங்குவதற்கான தரநிலைகளுடன் முழுமையாக இணங்குகிறது
●GB-5792 தரநிலைகளுடன் இணங்குதல்; நம்பகமான தரம்
மாறி அதிர்வெண் டிரைவ்களுக்கான பிரேக்கிங் ரெசிஸ்டர்கள் (VFDகள்); சர்வோ டிரைவ்களுக்கான பாதுகாப்பு மின்தடையங்கள்; பவர் எலக்ட்ரானிக்ஸ் சோதனைக்கான எதிர்ப்பு சுமைகள்; மின்சாரம் வழங்கல் சுற்றுகளுக்கான மாதிரி எதிர்ப்பிகள்; மோட்டார் டிரைவ்களுக்கான தற்போதைய-கட்டுப்படுத்தும் மின்தடையங்கள்; தொடக்க எதிர்ப்பிகள்; சுற்று பாதுகாப்பு எதிர்ப்பாளர்கள். லிஃப்ட், போர்ட் மெஷினரி, ரோலிங் மில்ஸ், கிரேன்கள், வின்ச்கள், இன்ஜெக்ஷன் மோல்டிங் மெஷின்கள், கம்பி வரைதல் இயந்திரங்கள், மையவிலக்குகள், ஜவுளி இயந்திரங்கள், அச்சிடுதல் மற்றும் சாயமிடும் உபகரணங்கள், ஸ்டேக்கர்-ரீக்ளைமர்கள், காகிதம் தயாரிக்கும் இயந்திரங்கள், மேடை உபகரணங்கள் மற்றும் சோதனை அமைப்புகள் போன்ற தொழில்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.
| மின் பண்புகள் | சோதனை நிபந்தனைகள் | செயல்திறன் |
| மின்கடத்தா தாங்கும் மின்னழுத்தம் | 2500VAC / 50Hz / 60s | கசிவு மின்னோட்டம் ≤10mA |
| காப்பு எதிர்ப்பு | 1000VDC | காப்பு எதிர்ப்பு ≥100MΩ |
| குறுகிய கால ஓவர்லோட் | 5 வினாடிகளுக்கு 10× மதிப்பிடப்பட்ட சக்தி | காணக்கூடிய சேதம் இல்லை |
| நீண்ட கால சுமை வாழ்க்கை | சுழற்சி பவர்-ஆன் சோதனை (10வி ஆற்றல், 90 வினாடி தள்ளுபடி) | >9,000 மணிநேரம் |
| நிலையான-நிலை ஈரமான வெப்பம் | 40°C ±2°C, 90%–95% RH, 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| விரைவான வெப்பநிலை மாற்றம் | -55°C, 55°C, 155°C, ஒவ்வொரு வெப்பநிலையிலும் 15 நிமிடம், 5 சுழற்சிகள் | ΔR ≤ ±(2%R + 0.05Ω) |
| வெப்ப எதிர்ப்பு | 350°C / 2h | வெளிப்படையான நிறமாற்றம் அல்லது சேதம் இல்லை |
| வெப்பநிலை குணகம் (TCR) | நிலையான எதிர்ப்போடு ஒப்பிடும்போது மதிப்பிடப்பட்ட சுமையின் கீழ் எதிர்ப்பு | ≤300 ppm/°C |
| சுடர் எதிர்ப்பு | 5 நிமிடங்களுக்கு 10× மதிப்பிடப்பட்ட சக்தி | திறந்த சுடர் இல்லாமல் சிவப்பு-சூடான |
| இயந்திர பண்புகள் | சோதனை நிபந்தனைகள் | செயல்திறன் |
| முனைய வலிமை | 45N / 30வி | தளர்வு அல்லது புலப்படும் சேதம் இல்லை |
| அதிர்வு எதிர்ப்பு | 5–200Hz, 1g, 98m/s² | வெளிப்புற கட்டமைப்பிற்கு எந்த சேதமும் இல்லை |
| சாலிடரிங் வெப்பத்திற்கு எதிர்ப்பு | 3 வினாடிகளுக்கு 350±5℃ சாலிடரில் மூழ்கியிருக்கும் முன்னணி முனையங்கள் | ΔR ≤ ±(1%R + 0.05Ω); புலப்படும் வெளிப்புற சேதம் இல்லை, அடையாளங்கள் தெளிவாக இருக்கும் |
| சாலிடரபிலிட்டி | டெர்மினல்கள் 5 வினாடிகளுக்கு 235±5℃ சாலிடரில் மூழ்கியது | முனைய மேற்பரப்பில் சாலிடர் கவரேஜ் ≥95% |
| ஒப்பீட்டு அளவுகோல்கள் | நெளி மின்தடை | வழக்கமான கார்பன் ஃபிலிம் / மெட்டல் ஃபிலிம் ரெசிஸ்டர் |
| சக்தி கையாளுதல் | உயர்-சக்தி பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டது, 50W–10kW; குறுகிய கால சுமைகளுக்கு 10× மதிப்பிடப்பட்ட சக்தியைத் தாங்கும் | பொதுவாக 0.1-20W; அதிக சுமை நிலைமைகளின் கீழ் எளிதில் சேதமடைகிறது |
| வெப்பநிலை எதிர்ப்பு மற்றும் சேவை வாழ்க்கை | 350 ° C வரை வெப்பநிலையைத் தாங்கும்; சுழற்சி சேவை வாழ்க்கை 9,000 மணிநேரத்திற்கு மேல் | குறைந்த வெப்ப எதிர்ப்பு; எதிர்ப்புத் திரைப்படம் நீண்ட கால உயர் வெப்பநிலையில் வயதாகி உரிக்கப்படுகிறது |
| தற்போதைய திறன் | உயர் மின்னோட்ட பயன்பாடுகள், மோட்டார் பிரேக்கிங், மீளுருவாக்கம் டிஸ்சார்ஜ் மற்றும் லோட் டம்ம்பிங் ஆகியவற்றிற்கு ஏற்றது | முதன்மையாக குறைந்த மின்னோட்டம் PCB சிக்னல் சுற்றுகளுக்காக வடிவமைக்கப்பட்டுள்ளது |
| தூண்டல் பண்புகள் | நிலையான மாதிரிகள் அதிக தூண்டல் கொண்டவை; தூண்டல் அல்லாத நெளி பதிப்புகள் கிடைக்கின்றன | மிகக் குறைந்த தூண்டல் கொண்ட சுருள் இல்லாத வடிவமைப்பு, அதிக அதிர்வெண் குறைந்த மின்சுற்றுகளுக்கு ஏற்றது |
| சுற்றுச்சூழல் நீடித்து | துருப்பிடிக்காத எஃகு டெர்மினல்கள் கொண்ட செராமிக் கோர் சிறந்த அதிர்வு மற்றும் அதிர்ச்சி எதிர்ப்பை வழங்குகிறது | மெல்லிய-திரைப்பட அமைப்பு பலவீனமான ஒட்டுதலைக் கொண்டுள்ளது மற்றும் அதிர்வு-தூண்டப்பட்ட தோல்விக்கு மிகவும் எளிதில் பாதிக்கப்படுகிறது. |
| செலவு திறன் | உயர் சக்தி பயன்பாடுகளுக்கு அதிக செலவு குறைந்த; குறைந்த சக்தி மதிப்பீடுகளுக்கு அதிக செலவு | குறைந்த சக்தி பயன்பாடுகளுக்கு குறைந்த செலவு; அதிக சக்தி தேவைகளுக்கு விலையுயர்ந்த மற்றும் குறைந்த நடைமுறை |
Q1: பொருத்தமான பவர் ரேட்டிங்கைக் கொண்ட மின்தடையை நான் எவ்வாறு தேர்ந்தெடுப்பது?
A: மின்சுற்றில் உள்ள உண்மையான மின் நுகர்வு 1.5 முதல் 2 மடங்கு வரை மதிப்பிடப்பட்ட மின்தடையைத் தேர்ந்தெடுக்கவும். மேலும், சுற்றுப்புற வெப்பநிலை காரணமாக சக்தி குறைவதை கருத்தில் கொள்ளுங்கள்; அதிக வெப்பநிலை சூழல்களுக்கு அதிக ஆற்றல் மதிப்பீடு தேவைப்படுகிறது.
Q2: மின்தடையின் மேற்பரப்பு வெப்பநிலை மிக அதிகமாக இருப்பது இயல்பானதா?
A: DUFEW Corrugated Resistors செயல்பாட்டின் போது மின் ஆற்றலை வெப்பமாக மாற்றுகிறது, எனவே அதிக மேற்பரப்பு வெப்பநிலை சாதாரணமானது. நிறுவல் இடம் நன்கு காற்றோட்டமாகவும், எரியக்கூடிய பொருட்கள் இல்லாமல் இருப்பதையும் உறுதிப்படுத்தவும். வெப்பநிலை அசாதாரணமாக அதிகமாக இருந்தால், ஓவர்லோட் அல்லது குறைவான பவர் ரேட்டிங் தேர்வை சரிபார்க்கவும்.
Q3: மின்தடையங்களுக்கு பரிந்துரைக்கப்படும் நிறுவல் முறை என்ன?
A: தயாரிப்பு கிடைமட்ட அல்லது செங்குத்து நிறுவலை ஆதரிக்கிறது; இயற்கையான வெப்பச்சலன குளிரூட்டலை எளிதாக்குவதற்கு கிடைமட்ட ஏற்றம் விரும்பப்படுகிறது. மின்தடை உடலைச் சுற்றி போதுமான அனுமதியை உறுதிசெய்து (பொதுவாக குறைந்தபட்சம் மின்தடையின் விட்டம்) மற்றும் அமைச்சரவை சுவர்கள் அல்லது பிற வெப்பத்தை உருவாக்கும் கூறுகளுக்கு எதிராக அதை ஏற்றுவதைத் தவிர்க்கவும். பல மின்தடையங்கள் அருகருகே நிறுவப்பட்டிருந்தால், அவற்றுக்கிடையேயான இடைவெளி குறைந்தது 50 மிமீ இருக்க வேண்டும்.
Q4: CRR தொடருக்கான எதிர்ப்பு சகிப்புத்தன்மை கிரேடுகள் என்ன, நான் எப்படி தேர்வு செய்வது?
A: DUFEW CRR தொடர் மூன்று சகிப்புத்தன்மை தரங்களை வழங்குகிறது: வகுப்பு K (±10%), வகுப்பு J (±5%) மற்றும் வகுப்பு H (±3%). தொழிற்துறை பிரேக்கிங் மற்றும் சுமை பயன்பாடுகளுக்கு வகுப்பு J (±5%) பொதுவாக போதுமானது; துல்லியமான அளவீடு அல்லது மாதிரி சுற்றுகளுக்கு, அதிக துல்லியத்திற்கு வகுப்பு H (±3%) பரிந்துரைக்கப்படுகிறது.
