ரெசிஸ்டர்கள், பிரேக்கிங் யூனிட்கள், ரியாக்டர்கள், பவர் ஃபில்டர்கள் மற்றும் டிரான்ஸ்பார்மர்கள் உள்ளிட்ட விரிவான போர்ட்ஃபோலியோவை நாங்கள் வழங்குகிறோம், பல்வேறு பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய முழு தனிப்பயனாக்குதல் விருப்பங்களுடன்.

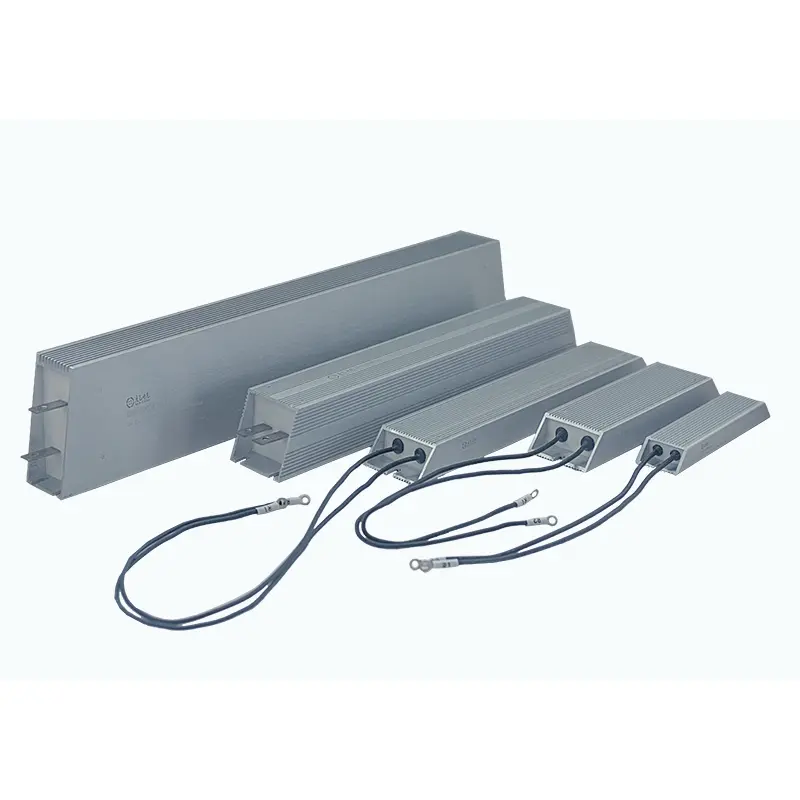

தொழில்துறை சக்தி அமைப்புகள் பெரும்பாலும் அதிக சுமைகள், அடிக்கடி பிரேக்கிங், அதிர்வு மற்றும் உயர்ந்த வெப்பநிலை ஆகியவற்றின் கீழ் செயல்படுகின்றன. இந்த கோரும் சூழல்களில் நம்பகமான செயல்பாட்டை உறுதிசெய்ய, DUFEW Trapezoidal Aluminium Clad Resistor ஆனது கரடுமுரடான அலுமினிய உறையை ஒரு உகந்த உள் வெப்ப அமைப்புடன் ஒருங்கிணைக்கிறது, இது மின்தடை உறுப்பை தூசி, ஈரப்பதம், அதிர்வு மற்றும் இயந்திர தாக்கத்திலிருந்து பாதுகாக்கும் போது வெப்பத்தை திறமையாக மாற்றுகிறது.
துல்லியமான காயம் கொண்ட நிக்கல்-குரோமியம் (Ni-Cr) அல்லது உயர் வெப்பநிலை இன்சுலேடிங் மையத்தில் பொருத்தப்பட்ட கான்ஸ்டன்டன் அலாய் கம்பியைப் பயன்படுத்தி எதிர்ப்பு உறுப்பு தயாரிக்கப்படுகிறது. மைக்கா தாள்கள் மூலம் மின் காப்புக்குப் பிறகு, உயர்-தூய்மை குவார்ட்ஸ் மணல் மற்றும் உயர் வெப்பநிலை பிசின் ஆகியவற்றின் பிரத்யேக கலவையைப் பயன்படுத்தி ட்ரெப்சாய்டல் அலுமினிய வீட்டுவசதிக்குள் அசெம்பிளி முழுமையாக இணைக்கப்பட்டுள்ளது. இந்த அமைப்பு திறமையான வெப்ப கடத்தல் பாதையை உருவாக்குகிறது, உள் வெப்பத்தை வெளிப்புற குளிரூட்டும் துடுப்புகளுக்கு விரைவாக மாற்றுகிறது, அதே நேரத்தில் மின்தடையை ஆக்ஸிஜனேற்றம் மற்றும் சுற்றுச்சூழல் மாசுபாட்டிலிருந்து பாதுகாக்கிறது.
தொழில்துறை ஆட்டோமேஷன் மற்றும் ஹெவி-டூட்டி உபகரணங்களுக்காக வடிவமைக்கப்பட்ட, மின்தடையானது துருப்பிடிக்காத எஃகு முனையம் மற்றும் உயர்-வெப்பநிலை முன்னணி கம்பி இணைப்புகளை ஆதரிக்கிறது, இது VFD பிரேக்கிங் சிஸ்டங்கள், சர்வோ டிரைவ்கள், மோட்டார் கட்டுப்பாட்டு பெட்டிகள், சுமை வங்கிகள், புதுப்பிக்கத்தக்க ஆற்றல் உபகரணங்கள் மற்றும் தொழில்துறை மின் விநியோக அமைப்புகளில் நெகிழ்வான நிறுவலை அனுமதிக்கிறது.
வழக்கமான செவ்வக அலுமினிய மின்தடையங்கள் போலல்லாமல், ட்ரெப்சாய்டல் ஹவுசிங் குறிப்பாக தொழில்துறை சூழல்களில் குளிரூட்டும் திறன் மற்றும் இயந்திர நிலைத்தன்மை ஆகிய இரண்டையும் மேம்படுத்த வடிவமைக்கப்பட்டுள்ளது.
ட்ரெப்சாய்டல் சுயவிவரமானது வெளிப்புற குளிரூட்டும் மேற்பரப்பை அதிகரிக்கிறது, இது இயற்கையான வெப்பச்சலனம் மற்றும் தொடர்ச்சியான இயக்க செயல்திறனை மேம்படுத்துவதன் மூலம் வெப்பத்தை மிகவும் திறமையாக வெளியேற்ற அனுமதிக்கிறது.
மின்தடை உறுப்பு முற்றிலும் அலுமினிய வீட்டுவசதிக்குள் மூடப்பட்டு, தூசி, ஈரப்பதம், அதிர்வு மற்றும் ஆக்சிஜனேற்றத்திற்கு சிறந்த எதிர்ப்பை வழங்குகிறது, அதே நேரத்தில் தயாரிப்பு சேவை வாழ்க்கையை நீட்டிக்கிறது.
ஒரு பரந்த மவுண்டிங் பேஸ் வலுவான இயந்திர ஆதரவை வழங்குகிறது, தொடர்ச்சியான அதிர்வுகளின் கீழ் இயக்கத்தை குறைக்கிறது மற்றும் மின்தடையை கிரேன்கள், லிஃப்ட், இயந்திர கருவிகள் மற்றும் பிற கனரக உபகரணங்களுக்கு ஏற்றதாக மாற்றுகிறது.
குவார்ட்ஸ் மணல் நிரப்புதல் காற்றை விட மிக வேகமாக வெப்பத்தை மாற்றுகிறது, மேம்பட்ட குளிரூட்டும் செயல்திறனுக்காக உட்புற வெப்பம் அலுமினிய வீட்டை விரைவாக அடைய அனுமதிக்கிறது. அதிக தொடர்ச்சியான சக்தி சிதறல் தேவைப்படும் போது கூடுதல் வெப்ப மூழ்கிகளை நிறுவலாம்.
- உகந்த ட்ரெப்சாய்டல் ஹவுசிங் -- வழக்கமான செவ்வக அலுமினிய மின்தடையங்களுடன் ஒப்பிடும்போது பெரிய குளிரூட்டும் மேற்பரப்பு இயற்கையான வெப்பச் சிதறலை மேம்படுத்துகிறது.
- முழுமையாக தொட்டியில் கட்டப்பட்ட கட்டுமானம் -- முழு அடைப்பு தூசி, ஈரப்பதம், அதிர்வு, ஆக்சிஜனேற்றம் மற்றும் இயந்திர அதிர்ச்சி ஆகியவற்றிலிருந்து பாதுகாக்கிறது.
- சிறந்த வெப்ப கடத்துத்திறன் -- குவார்ட்ஸ் மணல் நிரப்புதல் உள் வெப்பத்தை அலுமினிய வீடுகளுக்கு விரைவாக மாற்றுகிறது, அதிக சக்தி அடர்த்தியை ஆதரிக்கிறது.
- பரவலான எதிர்ப்பு வரம்பு -- 0.01Ω முதல் 120kΩ வரை ±3%, ±5% மற்றும் ±10% எதிர்ப்பு சகிப்புத்தன்மையுடன் கிடைக்கிறது.
- நம்பகமான இயந்திர வலிமை -- பரந்த அலுமினிய தளம் தொடர்ச்சியான அதிர்வுகளின் கீழ் இயங்கும் உபகரணங்களுக்கு பாதுகாப்பான ஏற்றத்தை உறுதி செய்கிறது.
- நெகிழ்வான இணைப்பு விருப்பங்கள் -- பல்வேறு நிறுவல் தேவைகளுக்காக துருப்பிடிக்காத எஃகு முனையங்கள் அல்லது உயர் வெப்பநிலை முன்னணி கம்பிகளுடன் கிடைக்கும்.
- தனிப்பயன் உற்பத்தி கிடைக்கிறது -- சக்தி மதிப்பீடு, எதிர்ப்பு மதிப்பு, பரிமாணங்கள், டெர்மினல்கள் மற்றும் மவுண்டிங் உள்ளமைவுகளை OEM திட்டங்களுக்குத் தனிப்பயனாக்கலாம்.
ட்ரெப்சாய்டல் அலுமினியம் கிளாட் மின்தடையானது நம்பகமான ஆற்றல் சிதறல், அதிக இயந்திர வலிமை மற்றும் நீண்ட கால நிலைத்தன்மை தேவைப்படும் தொழில்துறை அமைப்புகளுக்கு ஏற்றது.
மாறக்கூடிய அதிர்வெண் இயக்கிகள் (VFDகள்), சர்வோ டிரைவ்கள், மோட்டார் பிரேக்கிங் சர்க்யூட்கள் மற்றும் மீளுருவாக்கம் ஆற்றல் சிதறல் அமைப்புகள்.
கிரேன்கள், லிஃப்ட், ரோலிங் மில்ஸ், சுரங்க இயந்திரங்கள், கம்ப்ரசர்கள் மற்றும் அடிக்கடி அதிர்வு மற்றும் பிரேக்கிங் நிலைமைகளின் கீழ் செயல்படும் பிற உபகரணங்கள்.
சுமை வங்கிகள், பவர் சப்ளை சோதனை, பேட்டரி டிஸ்சார்ஜ் சிஸ்டம்ஸ், டைனமிக் லோட் சிமுலேஷன் மற்றும் தொழில்துறை சோதனை பெஞ்சுகள்.
ஆற்றல் சேமிப்பு உபகரணங்கள், ஒளிமின்னழுத்த இன்வெர்ட்டர்கள், காற்றாலை மின் மாற்றிகள், சார்ஜிங் கருவிகள் மற்றும் மின்மாற்ற அமைப்புகள்.
மின்சார அலமாரிகள், விநியோக உபகரணங்கள், ஆட்டோமேஷன் அமைப்புகள் மற்றும் OEM இயந்திரங்கள் சிறிய, சீல் செய்யப்பட்ட மற்றும் அதிக நம்பகத்தன்மை கொண்ட மின்தடையங்கள் தேவைப்படும்.
உகந்த வெப்ப செயல்திறன் மற்றும் நீண்ட சேவை வாழ்க்கையை அடைய சரியான நிறுவல் அவசியம்.
மின்தடை மதிப்பு, சக்தி மதிப்பீடு, இயக்க மின்னழுத்தம் மற்றும் பரிமாணங்கள் ஆகியவை நிறுவலுக்கு முன் உபகரணத் தேவைகளைப் பூர்த்தி செய்கின்றன என்பதை உறுதிப்படுத்தவும்.
அலுமினிய வீடுகள், டெர்மினல்கள் மற்றும் பெருகிவரும் துளைகள் சிதைவு, விரிசல் அல்லது கப்பல் சேதம் ஆகியவற்றிலிருந்து விடுபடுகின்றனவா என்பதைச் சரிபார்க்கவும்.
அடித்தளத்தில் உள்ள பெருகிவரும் துளைகளைப் பயன்படுத்தி மின்தடையை உறுதியாக நிறுவவும். நல்ல இயந்திர நிலைத்தன்மையை பராமரிக்க, பெருகிவரும் மேற்பரப்பு தட்டையானது மற்றும் கடினமானது என்பதை உறுதிப்படுத்தவும்.
நடுத்தர மற்றும் உயர்-சக்தி பயன்பாடுகளுக்கு, வெப்பப் பரிமாற்றத்தை மேம்படுத்த மின்தடை தளம் மற்றும் மவுண்டிங் பிளேட் அல்லது ஹீட் சிங்க் இடையே வெப்ப கலவையின் மெல்லிய அடுக்கைப் பயன்படுத்தவும்.
டெர்மினல்கள் அல்லது லெட் வயர்களை பாதுகாப்பாக இணைக்கவும் மற்றும் அதிகப்படியான தொடர்பு எதிர்ப்பைத் தடுக்க அனைத்து மின் இணைப்புகளும் இறுக்கமாக இருப்பதை சரிபார்க்கவும்.
நன்கு காற்றோட்டமான இடத்தில் மின்தடையை நிறுவவும். மூடப்பட்ட மின் பெட்டிகளுக்கு, அதிக சக்தியில் செயல்படும் போது கட்டாய காற்று குளிரூட்டல் பரிந்துரைக்கப்படுகிறது.
மின்சுற்றுக்கு சக்தியூட்டுவதற்கு முன் எதிர்ப்பு மதிப்பை அளவிடவும் மற்றும் ஆரம்ப இயக்கத்தின் போது இயக்க வெப்பநிலையை கண்காணிக்கவும்.
மின்தடை உறுப்பு என்பது உயர்தர நிக்கல்-குரோமியம் (Ni-Cr) அல்லது கான்ஸ்டன்டன் அலாய் கம்பியைப் பயன்படுத்தி நிலையான மின் செயல்திறன், அதிக சுமை திறன் மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றை வழங்குவதற்கு துல்லியமான காயமாகும்.
ஒரு நீடித்த மைக்கா இன்சுலேஷன் லேயர், உயர்ந்த வெப்பநிலையின் கீழ் சிறந்த மின்கடத்தா வலிமையைப் பராமரிக்கும் அதே வேளையில், அலுமினிய வீட்டுவசதியிலிருந்து எதிர்ப்புக் கம்பியை மின்சாரமாகத் தனிமைப்படுத்துகிறது.
உட்புற குழியானது உயர்-தூய்மை குவார்ட்ஸ் மணல் மற்றும் வெப்ப-எதிர்ப்பு பிசின் ஆகியவற்றால் நிரப்பப்பட்டுள்ளது, இது ஒரு திறமையான வெப்ப கடத்தல் பாதையை உருவாக்குகிறது, இது மின்தடை உறுப்புகளிலிருந்து அலுமினிய வீட்டிற்கு வெப்பத்தை விரைவாக மாற்றுகிறது.
வெளியேற்றப்பட்ட அலுமினிய உறை ஒரு உகந்த ட்ரெப்சாய்டல் சுயவிவரத்தைக் கொண்டுள்ளது, இது குளிர்ச்சியான மேற்பரப்பை அதிகரிக்கிறது மற்றும் வழக்கமான செவ்வக வீடுகளுடன் ஒப்பிடும்போது இயற்கையான காற்று வெப்பச்சலனத்தை மேம்படுத்துகிறது.
வெவ்வேறு நிறுவல் மற்றும் வயரிங் தேவைகளுக்கு இடமளிக்கும் வகையில் துருப்பிடிக்காத ஸ்டீல் டெர்மினல்கள் அல்லது உயர்-வெப்பநிலை லீட் கம்பிகளுடன் கிடைக்கிறது.
| மாதிரி குறியீடு | விளக்கம் | உதாரணம் |
|---|---|---|
| கார் | ட்ரேப்சாய்டல் அலுமினியம் கிளாட் ரெசிஸ்டர் தொடர் | கார் |
| 1500W | மதிப்பிடப்பட்ட சக்தி | 1500W |
| 27 ஆர் | மதிப்பிடப்பட்ட எதிர்ப்பு | 27Ω |
| J | எதிர்ப்பு சகிப்புத்தன்மை | J = ±5% (விரும்பினால்: H = ±3%, K = ±10%) |
| அளவுரு | விவரக்குறிப்பு |
|---|---|
| சக்தி வரம்பு | 50W--6kW |
| இயக்க மின்னழுத்தம் | ≤1200V |
| எதிர்ப்பு வரம்பு | 0.01Ω--120kΩ |
| எதிர்ப்பு சகிப்புத்தன்மை | ±3% / ±5% / ±10% |
| பாதுகாப்பு மதிப்பீடு | IP00 |
| வெப்பநிலை குணகம் (TCR) | ≤300 ppm/°C |
| ஃபிளேம் ரிடார்டன்ட் மதிப்பீடு | UL 94V-2 |
| தரநிலை | ஜிபி/டி 5792 |
| சிறப்பியல்பு | சோதனை நிபந்தனைகள் | செயல்திறன் |
|---|---|---|
| மின்கடத்தா தாங்கும் மின்னழுத்தம் | 2500VAC / 50Hz / 60s | கசிவு மின்னோட்டம் ≤10mA |
| காப்பு எதிர்ப்பு | 1000VDC | ≥100MΩ |
| குறுகிய கால ஓவர்லோட் | 5 வினாடிகளுக்கு 10× மதிப்பிடப்பட்ட ஆற்றல் | காணக்கூடிய சேதம் இல்லை |
| வாழ்க்கையை ஏற்றவும் | சுழற்சி செயல்பாடு (10வி ஆன் / 90வி ஆஃப்) | 9,000 மணிநேரம் |
| ஈரமான வெப்ப எதிர்ப்பு | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| விரைவான வெப்பநிலை சைக்கிள் ஓட்டுதல் | -55°C / 55°C / 155°C, ஒவ்வொன்றும் 15 நிமிடங்கள், 5 சுழற்சிகள் | ΔR ≤ ±(2%R + 0.05Ω) |
| வெப்ப எதிர்ப்பு | 2 மணிநேரத்திற்கு 350°C | காணக்கூடிய நிறமாற்றம் அல்லது சேதம் இல்லை |
| வெப்பநிலை குணகம் | மதிப்பிடப்பட்ட சுமை எதிராக குளிர் எதிர்ப்பு | ＜300 ppm/°C |
| சுடர் எதிர்ப்பு | 5 நிமிடங்களுக்கு 10× மதிப்பிடப்பட்ட சக்தி | பற்றவைப்பு அல்லது திறந்த சுடர் இல்லை |
| சிறப்பியல்பு | சோதனை நிபந்தனைகள் | செயல்திறன் |
|---|---|---|
| முனைய வலிமை | 45N / 30வி | தளர்த்துதல் அல்லது காணக்கூடிய சேதம் இல்லை |
| அதிர்வு எதிர்ப்பு | 5--200Hz, 1g, 98m/s² | காணக்கூடிய கட்டமைப்பு சேதம் இல்லை |
| சாலிடரிங் வெப்பத்திற்கு எதிர்ப்பு | டெர்மினல்கள் 350±5°C சாலிடரில் 3 வினாடிகள் மூழ்கடிக்கப்படுகின்றன | ΔR ≤ ±(1%R + 0.05Ω) |
| தோற்றம் | காட்சி ஆய்வு | காணக்கூடிய சேதம் இல்லை, தெளிவான குறி |
| சாலிடரபிலிட்டி | டெர்மினல்கள் 235±5°C சாலிடரில் 5 விநாடிகள் மூழ்கடிக்கப்படுகின்றன | சாலிடர் கவரேஜ் ≥95% |
| ஒப்பீட்டு பொருள் | ட்ரேப்சாய்டல் அலுமினியம் கிளாட் ரெசிஸ்டர் | வழக்கமான செவ்வக அலுமினிய வீட்டு மின்தடை |
|---|---|---|
| வீட்டு வடிவமைப்பு | ட்ரெப்சாய்டல் சுயவிவரம் வெப்பச் சிதறல் பகுதி மற்றும் காற்றோட்டத் திறனை அதிகரிக்கிறது | சிறிய குளிரூட்டும் மேற்பரப்புடன் நிலையான செவ்வக வீடுகள் |
| வெப்ப மேலாண்மை | குவார்ட்ஸ் நிரப்பப்பட்ட கட்டுமானமானது அதிக நிலையான இயக்க வெப்பநிலைக்காக அலுமினிய வீடுகளுக்கு வெப்பத்தை விரைவாக மாற்றுகிறது | வெப்பச் சிதறல் முக்கியமாக வீட்டு மேற்பரப்பைச் சார்ந்துள்ளது, இதன் விளைவாக குறைந்த வெப்ப செயல்திறன் ஏற்படுகிறது |
| பெருகிவரும் நிலைத்தன்மை | அதிர்வு-பாதிப்பு சாதனங்களுக்கு பரந்த அடித்தளம் சிறந்த இயந்திர நிலைத்தன்மையை வழங்குகிறது | குறுகிய அடித்தளம் அதிர்வுக்கு குறைந்த எதிர்ப்பை வழங்குகிறது |
| சுற்றுச்சூழல் பாதுகாப்பு | முழுமையாக சீல் செய்யப்பட்ட கட்டுமானம் தூசி, ஈரப்பதம், ஆக்ஸிஜனேற்றம் மற்றும் இயந்திர மாசுபாட்டை எதிர்க்கிறது | கடுமையான தொழில்துறை சூழல்களில் நிலையான சீல் வரையறுக்கப்பட்ட பாதுகாப்பை வழங்குகிறது |
| உயர் எதிர்ப்பு திறன் | நிலையான செயல்திறனுடன் 120kΩ வரை எதிர்ப்பு மதிப்புகள் கிடைக்கும் | உயர் எதிர்ப்பு விருப்பங்கள் பொதுவாக மிகவும் குறைவாகவே இருக்கும் |
A: ட்ரெப்சாய்டல் அலுமினிய வீடுகள் வெளிப்புற குளிரூட்டும் மேற்பரப்பை அதிகரிக்கிறது மற்றும் மின்தடையைச் சுற்றி இயற்கையான காற்றோட்டத்தை மேம்படுத்துகிறது. இது சிறந்த மெக்கானிக்கல் ஸ்திரத்தன்மைக்கு ஒரு பரந்த பெருகிவரும் தளத்தையும் வழங்குகிறது, இது கனரக தொழில்துறை உபகரணங்களுக்கு ஏற்றதாக அமைகிறது.
ப: ஆம். குவார்ட்ஸ் நிரப்பப்பட்ட உறையானது, உள் வெப்பத்தை அலுமினிய வீட்டுவசதிக்கு திறம்பட மாற்றுகிறது, நம்பகமான செயல்திறனைப் பராமரிக்கும் போது மின்தடை மீண்டும் மீண்டும் வரும் பிரேக்கிங் சுழற்சிகள் மற்றும் குறுகிய கால சுமைகளைத் தாங்க அனுமதிக்கிறது.
ப: ஆம். விருப்பமான உள்ளமைக்கப்பட்ட வெப்ப சுவிட்சுகள் அல்லது வெப்பநிலை உணரிகள் கவனிக்கப்படாத அல்லது பாதுகாப்பு முக்கியமான பயன்பாடுகளுக்கு கூடுதல் வெப்பநிலை பாதுகாப்பை வழங்க கோரிக்கையின் பேரில் ஒருங்கிணைக்கப்படலாம்.
ப: ஆம், அனைத்து மின்தடையங்களும் ஒரே மாதிரியான விவரக்குறிப்புகளைக் கொண்டிருந்தால். சீரான காற்றோட்டம், சீரான வயரிங் மற்றும் சரியான வெப்பச் சிதறல் ஆகியவை சீரான சுமை விநியோகம் மற்றும் நீண்ட கால நம்பகத்தன்மையை உறுதிப்படுத்த பராமரிக்கப்பட வேண்டும்.

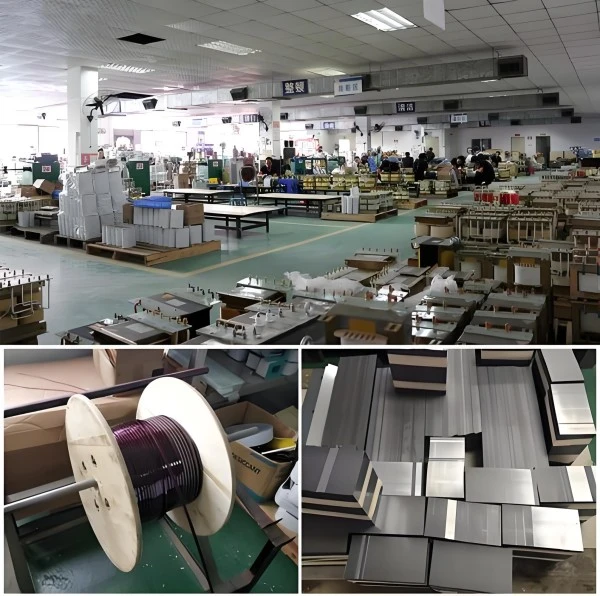

- தொழில்துறை பவர் எலெக்ட்ரானிக்ஸ் துறையில் பல வருட அனுபவம் கொண்ட தொழில்முறை பவர் ரெசிஸ்டர் உற்பத்தியாளர்.
- எதிர்ப்பு, சக்தி மதிப்பீடு, பரிமாணங்கள், டெர்மினல்கள் மற்றும் மவுண்டிங் விருப்பங்களுக்கான OEM & ODM தனிப்பயனாக்கம்.
- ஏற்றுமதிக்கு முன் விரிவான மின் மற்றும் இயந்திர சோதனையுடன் கடுமையான தரக் கட்டுப்பாடு.
- நிலையான மாதிரிகள் மற்றும் தனிப்பயன் திட்டங்களுக்கு விரைவான உற்பத்தி மற்றும் நிலையான வழங்கல்.
- வாடிக்கையாளர்கள் தங்கள் பயன்பாட்டிற்கு மிகவும் பொருத்தமான மின்தடை தீர்வைத் தேர்ந்தெடுக்க தொழில்நுட்ப ஆதரவு.
