ரெசிஸ்டர்கள், பிரேக்கிங் யூனிட்கள், ரியாக்டர்கள், பவர் ஃபில்டர்கள் மற்றும் டிரான்ஸ்பார்மர்கள் உள்ளிட்ட விரிவான போர்ட்ஃபோலியோவை நாங்கள் வழங்குகிறோம், பல்வேறு பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய முழு தனிப்பயனாக்குதல் விருப்பங்களுடன்.
சுமை பக்க நிலைத்தன்மையை மேம்படுத்தவும், நீண்ட தூர மோட்டார் டிரைவ் சிஸ்டங்களில் நம்பகமான செயல்பாட்டை பராமரிக்கவும், டுஃப்யூ எலக்ட்ரிக் லோட் ரியாக்டர் VFD வெளியீட்டு முனையங்கள் (U/V/W) மற்றும் மோட்டார் சுமைகளுக்கு இடையே தொடரில் நிறுவப்பட்டுள்ளது.
மாறி அதிர்வெண் இயக்கி பயன்பாடுகளில், இன்வெர்ட்டர் சக்தி சாதனங்களால் உருவாக்கப்பட்ட உயர் அதிர்வெண் மாறுதல் சமிக்ஞைகள் மோட்டார் கேபிள்கள் வழியாக செல்கின்றன. கேபிள் தூரம் அதிகரிக்கும் போது, விநியோகிக்கப்பட்ட கொள்ளளவு கூடுதல் சார்ஜிங் மின்னோட்டம், தற்போதைய ஏற்ற இறக்கம் மற்றும் நிலையற்ற கணினி செயல்திறனை ஏற்படுத்தலாம்.
வெளியீட்டு சுற்றுக்கு பொருத்தமான மின்மறுப்பைச் சேர்ப்பதன் மூலம், உலை கேபிள் பண்புகளின் செல்வாக்கைக் குறைக்க உதவுகிறது, மென்மையான தற்போதைய மாறுபாடு மற்றும் VFD- இயக்கப்படும் மோட்டார் அமைப்புகளின் நம்பகத்தன்மையை மேம்படுத்துகிறது.

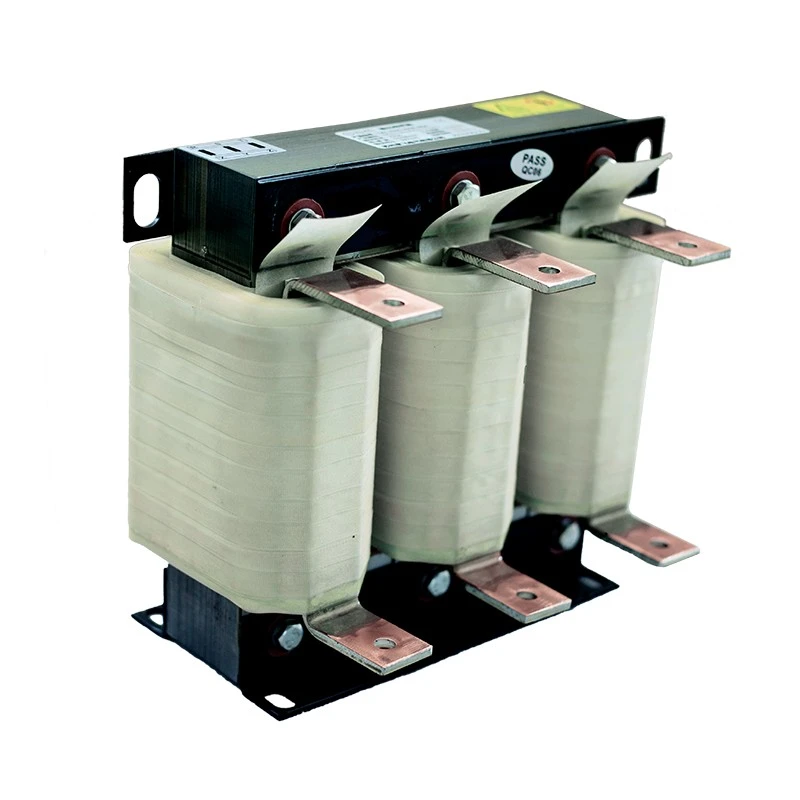

குறைந்த நஷ்டம் கொண்ட குளிர் உருட்டப்பட்ட சிலிக்கான் ஸ்டீல் கோர்கள், கிளாஸ் எஃப் இன்சுலேஷன் பொருட்கள், வெற்றிட செறிவூட்டல் தொழில்நுட்பம் மற்றும் உகந்த முறுக்கு கட்டமைப்புகள் ஆகியவற்றைக் கொண்டு தயாரிக்கப்படும் டுஃப்யூ லோட் ரியாக்டர் நிலையான தூண்டல் செயல்திறன், சிறந்த வெப்ப நம்பகத்தன்மை மற்றும் தேவைப்படும் தொழில்துறை நிலைமைகளின் கீழ் நீண்ட சேவை வாழ்க்கையை வழங்குகிறது. உயர்-தற்போதைய மாதிரிகள் வெப்பச் சிதறலை மேம்படுத்தவும் வெப்பநிலை உயர்வைக் குறைக்கவும் கச்சிதமான படலம் முறுக்கு கட்டமைப்புகளைப் பின்பற்றலாம்.
நீண்ட தூர மோட்டார் நிறுவல்கள் மற்றும் மாறி தொழில்துறை சுமைகள் மின்சார சவால்களை உருவாக்கலாம், அவற்றுள்:
- அதிகரித்த கேபிள் விநியோகிக்கப்பட்ட கொள்ளளவு விளைவுகள்
- அதிகப்படியான கொள்ளளவு சார்ஜிங் மின்னோட்டம்
- செயல்பாட்டின் போது தற்போதைய ஏற்ற இறக்கம்
- இன்வெர்ட்டர் ஓவர் கரண்ட் பாதுகாப்பு பயணங்கள்
- குறைக்கப்பட்ட மோட்டார் டிரைவ் நிலைத்தன்மை
- கட்டுப்பாட்டு அமைப்புகளில் மின்காந்த குறுக்கீடு
சரியாக தேர்ந்தெடுக்கப்பட்ட சுமை உலை, சுமை பக்க மின் பண்புகளை மேம்படுத்த உதவுகிறது, கணினி நிலைத்தன்மையை மேம்படுத்துகிறது மற்றும் தொழில்துறை பயன்பாடுகளில் எதிர்பாராத வேலையில்லா நேரத்தை குறைக்கிறது.
மோட்டார்கள் VFD பெட்டிகளிலிருந்து வெகு தொலைவில் நிறுவப்பட்டால், கேபிள் பண்புகள் மின் செயல்திறனை பாதிக்கலாம் மற்றும் இயக்கி அமைப்பில் அழுத்தத்தை அதிகரிக்கும். Dufew லோட் ரியாக்டர் விநியோகிக்கப்பட்ட கேபிள் கொள்ளளவின் விளைவைக் குறைக்க உதவுகிறது மற்றும் கொள்ளளவு சார்ஜிங் மின்னோட்டத்தை கட்டுப்படுத்துகிறது, மேலும் நிலையான நீண்ட தூர பரிமாற்றத்தை ஆதரிக்கிறது மற்றும் தொலைவிலிருந்து நிறுவப்பட்ட மோட்டார்களின் நம்பகமான செயல்பாட்டை ஆதரிக்கிறது.
தொழில்துறை உபகரணங்கள் பெரும்பாலும் மாறி சுமைகள் மற்றும் அடிக்கடி முடுக்கம் அல்லது குறைதல் ஆகியவற்றுடன் செயல்படுகின்றன. உகந்த உலை வடிவமைப்பு மின்னோட்ட ஏற்ற இறக்கங்களை மென்மையாக்கவும் மேலும் சீரான மோட்டார் செயல்பாட்டை பராமரிக்கவும், அசாதாரண இயக்க நிலைமைகளை குறைக்கவும் மற்றும் மாறும் சுமைகளின் கீழ் நிலையான செயல்திறனை ஆதரிக்கவும் உதவுகிறது.
VFD செயல்பாட்டின் போது உருவாகும் உயர் அதிர்வெண் இடையூறுகள் மோட்டார்கள் மற்றும் அருகிலுள்ள கட்டுப்பாடு மற்றும் ஆட்டோமேஷன் கருவிகளைப் பாதிக்கலாம். சுமை-பக்க வடிகட்டுதல் விளைவு உயர் அதிர்வெண் ஹார்மோனிக் கூறுகள் மற்றும் மின்காந்த குறுக்கீட்டைக் குறைக்க உதவுகிறது, அதே நேரத்தில் குறைந்த மோட்டார் இயக்க இரைச்சல் மற்றும் அதிர்வுக்கு பங்களிக்கிறது.
இது குறைந்த இழப்பு குளிர் உருட்டப்பட்ட சிலிக்கான் ஸ்டீல் கோர், கிளாஸ் எஃப் இன்சுலேஷன் சிஸ்டம், வெற்றிட செறிவூட்டல் மற்றும் உயர் வெப்பநிலை க்யூரிங் ஆகியவற்றைப் பயன்படுத்துகிறது. பயன்பாட்டின் தேவைகளுக்கு ஏற்ப செம்பு அல்லது அலுமினிய முறுக்கு விருப்பங்கள் கிடைக்கின்றன. இந்த கலவையானது நிலையான தூண்டல், கட்டுப்படுத்தப்பட்ட அதிர்வு மற்றும் நீண்டகால தொழில்துறை செயல்பாட்டிற்கான நம்பகமான வெப்ப செயல்திறனை வழங்குகிறது.
மூன்று-கட்ட சமச்சீர் மைய அமைப்பு சமநிலையான காந்த செயல்திறன் மற்றும் நிலையான தூண்டல் பண்புகளை வழங்குகிறது, அதே நேரத்தில் காந்த இழப்பைக் குறைக்க உதவுகிறது. இந்த உகந்த ஏற்பாடு நிலையான மின் செயல்திறன் மற்றும் தொடர்ச்சியான பயன்பாட்டின் போது நம்பகமான செயல்பாட்டை ஆதரிக்கிறது.
IP00 திறந்த கட்டமைப்புகள், IP20 பாதுகாப்பு உறைகள், செங்குத்து நிறுவல் மற்றும் கிடைமட்ட நிறுவல் உள்ளிட்ட பல்வேறு அமைச்சரவை மற்றும் உபகரண அமைப்புகளுக்கு இடமளிக்க பல்வேறு நிறுவல் கட்டமைப்புகள் உள்ளன. தனிப்பயனாக்கப்பட்ட பரிமாணங்கள் கிடைக்கக்கூடிய அமைச்சரவை இடம், உபகரண அமைப்பு மற்றும் குறிப்பிட்ட திட்டத் தேவைகளுக்கு ஏற்ப வழங்கப்படலாம்.
Dufew சுமை உலை தீர்வுகள் பரவலாகப் பயன்படுத்தப்படுகின்றன:
| விண்ணப்பப் புலம் | வாடிக்கையாளர் தேவை |
|---|---|
| நீண்ட தூர மோட்டார் டிரைவ் அமைப்புகள் | கேபிள் விளைவுகளை குறைக்கவும் மற்றும் பரிமாற்ற நிலைத்தன்மையை மேம்படுத்தவும் |
| தொழில்துறை சோதனை உபகரணங்கள் | வெளியீட்டு தற்போதைய நிலைத்தன்மை மற்றும் அளவீட்டு நம்பகத்தன்மையை மேம்படுத்தவும் |
| துறைமுக கிரேன்கள் மற்றும் தூக்கும் உபகரணங்கள் | அடிக்கடி சுமை மாற்றங்களின் கீழ் நம்பகமான செயல்பாட்டை பராமரிக்கவும் |
| உயர்த்தி இயக்கி அமைப்புகள் | முடுக்கம் மற்றும் குறைவின் போது இயக்கி நிலைத்தன்மையை மேம்படுத்தவும் |
| பம்புகள் மற்றும் விசிறி அமைப்புகள் | தொடர்ச்சியான இயக்க செயல்திறனை மேம்படுத்தவும் |
| உருட்டல் ஆலைகள் மற்றும் சுரங்க உபகரணங்கள் | கனரக தொழில்துறை பயன்பாடுகளை ஆதரிக்கவும் |
| சர்வோ டிரைவ் சிஸ்டம்ஸ் | ஆட்டோமேஷன் கருவிகளில் மின் நிலைத்தன்மையை மேம்படுத்துதல் |
| விண்ணப்ப நிபந்தனை | பரிந்துரை |
|---|---|
| மோட்டார் கேபிள் தூரம் 50 மீட்டருக்கு மேல் | பரிந்துரைக்கப்படுகிறது |
| கேபிள் விநியோகிக்கப்பட்ட கொள்ளளவு செயல்பாட்டை பாதிக்கிறது | பரிந்துரைக்கப்படுகிறது |
| இன்வெர்ட்டர் ஓவர் கரண்ட் தவறுகள் அடிக்கடி நிகழ்கின்றன | பரிந்துரைக்கப்படுகிறது |
| மோட்டார் சுமை அடிக்கடி மாறுகிறது | பரிந்துரைக்கப்படுகிறது |
| உயர் அதிர்வெண் குறுக்கீடு சாதனங்களை பாதிக்கிறது | பரிந்துரைக்கப்படுகிறது |
| தொடர்ச்சியான கனரக செயல்பாடு தேவை | பரிந்துரைக்கப்படுகிறது |
சரியான தேர்வு VFD அளவுருக்கள், கேபிள் நிலைமைகள் மற்றும் மோட்டார் சுமை தேவைகளை கருத்தில் கொள்ள வேண்டும். இந்த காரணிகள் பொருத்தமான மின் விவரக்குறிப்புகள் மற்றும் உலை உள்ளமைவை தீர்மானிக்க உதவுகின்றன.
மதிப்பிடப்பட்ட மின்னழுத்தம், வெளியீட்டு மின்னோட்டம், மோட்டார் சக்தி மற்றும் இயக்க அதிர்வெண் ஆகியவற்றைக் கவனியுங்கள். நிலையான செயல்பாட்டை உறுதிப்படுத்த இந்த அளவுருக்கள் VFD மற்றும் மோட்டார் அமைப்புடன் பொருந்த வேண்டும்.
கேபிள் நீளம் மற்றும் வகை முக்கியமானது, குறிப்பாக VFD இலிருந்து வெகு தொலைவில் நிறுவப்பட்ட மோட்டார்கள். உலையைத் தேர்ந்தெடுக்கும்போது நிறுவல் சூழல் மற்றும் விநியோகிக்கப்பட்ட கொள்ளளவு ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
இயக்க நிலைமைகள், சுமை மாறுபாடு, தொடர்ச்சியான செயல்பாட்டுத் தேவைகள் மற்றும் தேவையான பாதுகாப்பு நிலை ஆகியவை மதிப்பீடு செய்யப்பட வேண்டும். அடிக்கடி முடுக்கம், வேகம் குறைதல் அல்லது மாறி சுமைகளுக்கு மிகவும் வலுவான உள்ளமைவு தேவைப்படலாம்.
பயன்பாட்டு நிலைமைகள், நிறுவல் தேவைகள், மின் அளவுருக்கள் மற்றும் வாடிக்கையாளர் விவரக்குறிப்புகள் ஆகியவற்றின் அடிப்படையில் தனிப்பயனாக்கப்பட்ட உலை வடிவமைப்புகளை Dufew வழங்குகிறது.
எடுத்துக்காட்டு: CAL-4321-0250-EISA
| குறியீடு | விளக்கம் |
|---|---|
| CAL | ஏசி ரியாக்டர் தொடர் |
| 4 | மின்னழுத்த நிலை (2=220V, 4=380V, 6=690V) |
| 3 | மூன்று கட்டம் |
| 2 | சுமை உலை வகை |
| 1 | மின்னழுத்த வீழ்ச்சி (1%=1%, 2%=2%) |
| 0250 | மதிப்பிடப்பட்ட மின்னோட்டம் (250A) |
| EI | முக்கிய அமைப்பு |
| S/W | நிறுவல் அமைப்பு (செங்குத்து/கிடைமட்ட) |
| ஏ.சி | முறுக்கு பொருள் (அலுமினியம்/செம்பு) |
| அளவுரு | விவரக்குறிப்பு |
|---|---|
| தயாரிப்பு வகை | VFD சுமை உலை |
| நிறுவல் நிலை | VFD வெளியீடு மற்றும் மோட்டார் இடையே |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 220VAC / 380VAC / 690VAC / 1140VAC |
| மதிப்பிடப்பட்ட மின்னோட்டம் | 5A--3800A |
| அதிர்வெண் | 50Hz / 60Hz / 500Hz வரை தனிப்பயனாக்கப்பட்டது |
| மின்னழுத்த வீழ்ச்சி | 0.5% / 1% / 2% / 4% |
| அதிக சுமை திறன் | 60 வினாடிகளுக்கு 1.5 மடங்கு மின்னோட்டம் |
| மின்கடத்தா வலிமை | 3000VAC / 50Hz / 5mA / 1 நிமிடம் |
| காப்பு எதிர்ப்பு | ≥100MΩ (1000VDC) |
| பாதுகாப்பு வகுப்பு | IP00 / IP20 |
| வெப்பநிலை வகுப்பு | T40 |
| காப்பு வகுப்பு | வகுப்பு F (155℃) |
| ஃபிளேம் ரிடார்டன்ட் தரம் | UL94V-2 |
| இரைச்சல் நிலை | ≤65dB |
| சேவை வாழ்க்கை | ≥15 ஆண்டுகள் |
| உற்பத்தி தரநிலைகள் | IEC289 / GB10229 / JB9644 |
Dufew Electric உலைகள், மின்தடையங்கள், பிரேக்கிங் சிஸ்டம்கள், மின்மாற்றிகள் மற்றும் தனிப்பயனாக்கப்பட்ட பவர் எலக்ட்ரானிக்ஸ் தீர்வுகள் ஆகியவற்றில் நிபுணத்துவம் பெற்றது. அதன் உற்பத்தி செயல்முறை சிலிக்கான் எஃகு மைய செயலாக்கம், துல்லியமான முறுக்கு, வெற்றிட செறிவூட்டல், உயர் வெப்பநிலை குணப்படுத்துதல் மற்றும் மின் செயல்திறன் சோதனை ஆகியவற்றை உள்ளடக்கியது.
தரக் கட்டுப்பாட்டில் காப்பு எதிர்ப்பு, தாங்கும் மின்னழுத்தம், வெப்பநிலை உயர்வு மற்றும் நம்பகமான தயாரிப்பு செயல்திறனை உறுதிப்படுத்த மின் செயல்திறன் சரிபார்ப்பு ஆகியவை அடங்கும்.
Dufew தனிப்பயனாக்கப்பட்ட மின் வடிவமைப்பு, OEM உற்பத்தி, தொழில்நுட்ப ஆவணங்கள் மற்றும் பல்வேறு தொழில்துறை தேவைகளுக்கான பயன்பாட்டு பொறியியல் ஆகியவற்றை ஆதரிக்கிறது.
Dufew தயாரிப்புகள் அங்கீகரிக்கப்பட்ட தொழில்துறை தேவைகளுக்கு ஏற்ப தயாரிக்கப்படுகின்றன, அவற்றுள்:
- ISO 9001 தர மேலாண்மை அமைப்பு
- CE இணக்கம்
- IEC289
- ஜிபி 10229
- ஜேபி9644
தயாரிப்பு பரிமாணங்கள், எடை மற்றும் போக்குவரத்து தேவைகளுக்கு ஏற்ப தொழில்முறை ஏற்றுமதி பேக்கேஜிங் தீர்வுகளை Dufew வழங்குகிறது.
பேக்கேஜிங் அடங்கும்:
- அதிர்ச்சி-எதிர்ப்பு பாதுகாப்பு
- கடல் போக்குவரத்துக்கு ஈரப்பதம் பாதுகாப்பு
- ஏற்றுமதி-தரமான மர வழக்குகள்
- ஏற்றுமதிக்கு முந்தைய ஆய்வு பதிவுகள்
இந்த நடவடிக்கைகள் பாதுகாப்பான விநியோகம் மற்றும் நிறுவலுக்குப் பிறகு நம்பகமான செயல்பாட்டை உறுதி செய்கின்றன.
| ஒப்பீடு | சுமை உலை | வெளியீட்டு உலை |
|---|---|---|
| முக்கிய நோக்கம் | சுமை பக்க நிலைத்தன்மையை மேம்படுத்தவும் மற்றும் கேபிள் விளைவுகளை குறைக்கவும் | மோட்டார் இன்சுலேஷனில் PWM மின்னழுத்த அழுத்தத்தைக் குறைக்கவும் |
| முக்கிய கவலை | கேபிள் கொள்ளளவு, தற்போதைய ஏற்ற இறக்கம், கணினி நிலைத்தன்மை | dv/dt அழுத்தம் மற்றும் மின்னழுத்த ஸ்பைக்குகள் |
| வழக்கமான பயன்பாடு | நீண்ட கேபிள் அமைப்புகள், சுமைகளை மாற்றுதல், கனரக உபகரணங்கள் | மோட்டார் பாதுகாப்பு மற்றும் அலைவடிவத்தை மேம்படுத்துதல் |
| நிறுவல் நிலை | VFD வெளியீடு பக்கம் | VFD வெளியீடு பக்கம் |
| தேர்வு காரணிகள் | கேபிள் நீளம், சுமை பண்புகள், கணினி நிலைத்தன்மை | மோட்டார் காப்பு, மாறுதல் அழுத்தம், மின்னழுத்த உயர்வு விகிதம் |
மோட்டார் கேபிள் தூரம் நீண்டதாக இருக்கும் போது, கேபிள் பண்புகள் கணினி செயல்திறனை பாதிக்கும் போது, இன்வெர்ட்டர் பாதுகாப்பு பயணங்கள் ஏற்படும் அல்லது மாறும் சுமைகளின் கீழ் மேம்படுத்தப்பட்ட மின் நிலைத்தன்மை தேவைப்படும் போது இது பொதுவாகப் பயன்படுத்தப்படுகிறது.
இரண்டும் VFD வெளியீடு பக்கத்தில் நிறுவப்பட்டுள்ளன, ஆனால் அவை வெவ்வேறு பயன்பாட்டு நோக்கங்களுக்காக சேவை செய்கின்றன. இந்த தயாரிப்பு முக்கியமாக நீண்ட கேபிள் நிலைகள், சுமைகளை மாற்றுதல் மற்றும் தொழில்துறை சூழல்களின் தேவை ஆகியவற்றின் கீழ் கணினி நிலைத்தன்மையை மேம்படுத்துகிறது, அதே நேரத்தில் ஒரு வெளியீட்டு உலை PWM மின்னழுத்த அழுத்தத்தைக் குறைப்பதிலும் மோட்டார் இன்சுலேஷனைப் பாதுகாப்பதிலும் அதிக கவனம் செலுத்துகிறது. இறுதித் தேர்வு கேபிள் நீளம், மோட்டார் பண்புகள் மற்றும் இயக்க நிலைமைகளைப் பொறுத்தது.
ஆம். உயர் அதிர்வெண் தொந்தரவுகளைக் குறைப்பதன் மூலமும், தற்போதைய நிலைத்தன்மையை மேம்படுத்துவதன் மூலமும், மோட்டார் செயல்பாட்டின் போது மின்காந்த இரைச்சல் மற்றும் அதிர்வுகளைக் குறைக்க உதவுகிறது.
ஆம். குறிப்பிட்ட தொழில்துறை பயன்பாடுகளுக்கு ஏற்ப மின்னழுத்தம், மின்னோட்டம், மின்னழுத்த வீழ்ச்சி, முறுக்கு பொருள், நிறுவல் அமைப்பு மற்றும் பாதுகாப்பு தேவைகளை உள்ளடக்கிய தனிப்பயனாக்கப்பட்ட தீர்வுகளை Dufew வழங்குகிறது.
தொழில்துறை VFD பயன்பாடுகளுக்கு Dufew Electric நம்பகமான தீர்வுகளை வழங்குகிறது, தொழில்முறை உற்பத்தி திறன்கள், தனிப்பயனாக்கப்பட்ட பொறியியல் சேவைகள் மற்றும் கடுமையான தரக் கட்டுப்பாடு ஆகியவற்றால் ஆதரிக்கப்படுகிறது. தொலைதூர மோட்டார் அமைப்புகள் முதல் கனரக தொழில்துறை உபகரணங்கள் வரை, தீர்வுகள் அமைப்பின் நிலைத்தன்மையை மேம்படுத்தவும் நம்பகமான செயல்பாட்டை ஆதரிக்கவும் வடிவமைக்கப்பட்டுள்ளன.
தனிப்பயனாக்கப்பட்ட உலை வடிவமைப்பு மற்றும் OEM ஒத்துழைப்புக்கு Dufew Electric ஐத் தொடர்பு கொள்ளவும்.
