கிடைமட்ட DC இணைப்பு உலை

தொழில்துறை இயக்கி அமைப்புகளில், டிசி இணைப்பு உலைகள் பொதுவாக இடைநிலை டிசி சர்க்யூட்டில் நிறுவப்பட்டு, திருத்தம் மற்றும் சுமை மாற்றங்களால் ஏற்படும் தற்போதைய ஏற்ற இறக்கத்தைக் குறைக்கும். இருப்பினும், பாரம்பரிய செங்குத்து உலை கட்டமைப்புகள், செங்குத்து இடம் குறைவாக இருக்கும் சிறிய பெட்டிகளில் நிறுவல் சவால்களை உருவாக்கலாம்.

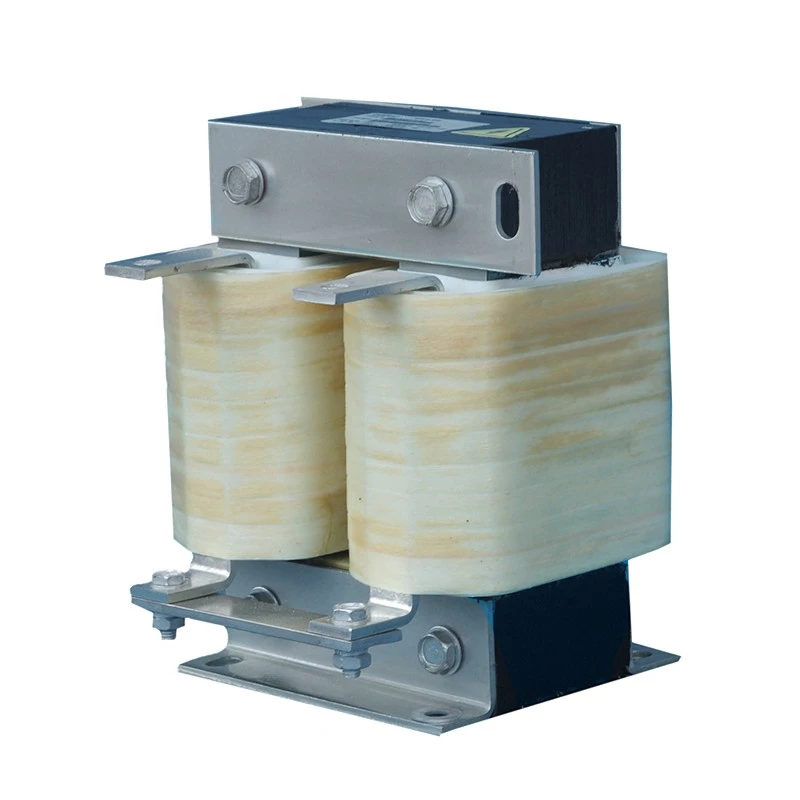

Dufew எலக்ட்ரிக் கிடைமட்ட DC இணைப்பு உலை கிடைமட்டமாக அமைக்கப்பட்ட கோர் மற்றும் வைண்டிங் அசெம்பிளியுடன் ஒரு தட்டையான காந்த அமைப்பை ஏற்றுக்கொள்கிறது. இந்த வடிவமைப்பு தேவையான தூண்டல் செயல்திறன் மற்றும் வெப்ப திறனை பராமரிக்கும் போது ஒட்டுமொத்த உயரத்தை குறைக்கிறது.

இந்த உலை குறைந்த இழப்பு குளிர் உருட்டப்பட்ட சிலிக்கான் ஸ்டீல் லேமினேஷன்கள், உயர் வெப்பநிலை வகுப்பு F இன்சுலேஷன் பொருட்கள் மற்றும் வெற்றிட செறிவூட்டல் தொழில்நுட்பத்துடன் தயாரிக்கப்படுகிறது. உயர்-தற்போதைய பயன்பாடுகளுக்கு, கச்சிதமான பரிமாணங்கள், மேம்படுத்தப்பட்ட வெப்பச் சிதறல் மற்றும் நிலையான தொடர்ச்சியான செயல்பாடு ஆகியவற்றை அடைய பாபின்லெஸ் ஃபாயில் முறுக்கு கட்டமைப்புகள் உள்ளன.

நிலையான செங்குத்து உலைகளைப் போலல்லாமல், கிடைமட்ட உள்ளமைவு இயந்திர ஒருங்கிணைப்பு, காற்றோட்டம் மேம்படுத்துதல் மற்றும் அமைச்சரவை தளவமைப்பு நெகிழ்வுத்தன்மை ஆகியவற்றில் கவனம் செலுத்துகிறது, இது நவீன சிறிய இயக்கி உபகரணங்களுக்கு ஏற்றதாக அமைகிறது.

கிடைமட்ட DC இணைப்பு உலையை ஏன் தேர்வு செய்ய வேண்டும்?

1. காம்பாக்ட் கேபினட்களுக்கான இடத்தை சேமிக்கும் குறைந்த சுயவிவர வடிவமைப்பு

பல அடுக்கு VFD ஏற்பாடுகள், இயந்திர-ஒருங்கிணைந்த மின் இணைப்புகள், மொபைல் பவர் அமைப்புகள் அல்லது குறுகிய DC பவர் கேபினட்கள் காரணமாக பல தொழில்துறை கட்டுப்பாட்டு அலமாரிகள் கடுமையான உயர வரம்புகளைக் கொண்டுள்ளன. குறைந்த சுயவிவர உள்ளமைவு ஒட்டுமொத்த உயரத்தையும் குறைக்கிறது, அதே நேரத்தில் கிடைக்கக்கூடிய அமைச்சரவை அகலத்தை சிறப்பாகப் பயன்படுத்துகிறது, இது தடைசெய்யப்பட்ட நிறுவல் இடத்துடன் கூடிய சாதனங்களில் எளிதாக ஒருங்கிணைக்க அனுமதிக்கிறது. வழக்கமான செங்குத்து உலைகளுடன் ஒப்பிடுகையில், இந்த ஏற்பாடு பொறியாளர்களுக்கு உறை உயரத்தை அதிகரிக்காமல் கேபினட் தளவமைப்புகளை மேம்படுத்தும் போது அதிக நெகிழ்வுத்தன்மையை அளிக்கிறது.

2. திறமையான கிடைமட்ட குளிரூட்டும் அமைப்பு

தொடர்ச்சியான மின்னோட்டத்தின் கீழ் இயங்கும் DC உலைகளுக்கு வெப்ப மேலாண்மை முக்கியமானது. கிடைமட்ட காற்றோட்ட வடிவமைப்பு பல பரப்புகளில் காற்றோட்டத்திற்கு முறுக்குகளை வெளிப்படுத்துகிறது, அதே நேரத்தில் பக்க காற்றோட்டம் வெப்ப திரட்சியைக் குறைக்க உதவுகிறது மற்றும் பரந்த வெப்பச் சிதறல் பகுதி அதிக சீரான வெப்பநிலை விநியோகத்தை ஊக்குவிக்கிறது. IP20 பாதுகாப்பு கவர்கள் பயனுள்ள காற்றோட்டத்தை பராமரிக்க வடிவமைக்கப்பட்டுள்ளன, நீண்ட கால முழு-சுமை செயல்பாட்டின் போது நிலையான செயல்திறனை ஆதரிக்கின்றன.

3. உயர் அதிர்வு நிலைகளின் கீழ் நிலையான செயல்திறன்

கிரேன்கள், மொபைல் உபகரணங்கள் மற்றும் தொழில்துறை இயந்திரங்கள் போன்ற பயன்பாடுகளுக்கு நம்பகமான இயந்திர நிலைத்தன்மை தேவைப்படுகிறது. பரந்த மவுண்டிங் பேஸ் வலுவான ஆதரவை வழங்குகிறது, அதே நேரத்தில் பல-புள்ளி நிர்ணயம் செயல்பாட்டின் போது இடப்பெயர்ச்சியைக் கட்டுப்படுத்த உதவுகிறது. ஒரு நிலையான காற்று-இடைவெளி அமைப்பு நிலையான தூண்டல் செயல்திறனைப் பராமரிக்கிறது, மேலும் பாதுகாப்பான முனைய இணைப்புகள் தேவைப்படும் தொழில்துறை சூழல்களில் அதிர்வுகளைத் தாங்க உதவுகின்றன.

4. குறுகிய மின் அலமாரிகளுக்கு உகந்த வயரிங்

பக்க முனைய ஏற்பாடு செங்குத்து வயரிங் தடையைக் குறைப்பதன் மூலமும், பொருத்தமான இடங்களில் டிசி பஸ் ரூட்டிங் தூரத்தைக் குறைப்பதன் மூலமும் குறுகிய மின் பெட்டிகளில் ஒருங்கிணைப்பதை எளிதாக்குகிறது. இது நேர்மறை மற்றும் எதிர்மறை கேபிள்களின் தூய்மையான ஏற்பாட்டையும் அனுமதிக்கிறது, பொறியாளர்கள் மிகவும் கச்சிதமான மற்றும் ஒழுங்கமைக்கப்பட்ட மின் அமைப்பை அடைய உதவுகிறது.

மாதிரி எண் விளக்கம்

எடுத்துக்காட்டு: CDL-600-0600-EIDA

தொழில்நுட்ப விவரக்குறிப்புகள்

முக்கிய கட்டமைப்பு நன்மைகள்

1. உயரம் கட்டுப்படுத்தப்பட்ட VFD கேபினட்களுக்கான குறைந்த சுயவிவர வடிவமைப்பு

வழக்கமான செங்குத்து DC உலைகளுடன் ஒப்பிடும்போது கிடைமட்ட மைய மற்றும் முறுக்கு அமைப்பு ஒட்டுமொத்த நிறுவல் உயரத்தை கணிசமாகக் குறைக்கிறது.

இந்த வடிவமைப்பு உதவுகிறது:

- வரையறுக்கப்பட்ட செங்குத்து அனுமதியுடன் கூடிய மிக மெல்லிய VFD பெட்டிகளில் பொருத்தவும்

- மேல் கூறுகளில் குறுக்கிடாமல் பல அடுக்கு அமைச்சரவை தளவமைப்புகளை ஆதரிக்கவும்

- சிறிய மின் இணைப்புகளில் இடத்தைப் பயன்படுத்துவதை மேம்படுத்துதல்

- இயந்திரத்தில் பொருத்தப்பட்ட கட்டுப்பாட்டு அமைப்புகளில் ஒருங்கிணைப்பை எளிதாக்குங்கள்

உயரம் முதன்மை நிறுவல் வரம்பாக இருக்கும் குறுகிய மற்றும் நீளமான பெட்டிகளுக்கு தட்டையான அமைப்பு மிகவும் பொருத்தமானது.

2. தொடர்ச்சியான செயல்பாட்டிற்கான உகந்த கிடைமட்ட குளிரூட்டும் அமைப்பு

தொடர்ச்சியான தற்போதைய சுமையின் கீழ் இயங்கும் DC உலைகளுக்கு வெப்ப மேலாண்மை மிகவும் முக்கியமானது.

கிடைமட்ட வடிவமைப்பு வெப்பச் சிதறலை மேம்படுத்துகிறது:

- காற்றோட்டத்திற்கு வெளிப்படும் பரந்த முறுக்கு மேற்பரப்புகள்

- வெப்பக் குவிப்பைக் குறைக்கும் பக்க காற்றோட்டம் சேனல்கள்

- நீண்ட கால செயல்பாட்டின் போது அதிக சீரான வெப்பநிலை விநியோகம்

- காற்றோட்டப் பாதைகளைத் தடுக்காமல் இணக்கமான IP20 பாதுகாப்பு வடிவமைப்பு

செங்குத்தாக அடுக்கப்பட்ட கட்டமைப்புகளுடன் ஒப்பிடும்போது, ​​கிடைமட்ட காற்றோட்டப் பாதையானது உள்ளூர் ஹாட் ஸ்பாட்களைக் குறைக்க உதவுகிறது மற்றும் இயக்க நிலைத்தன்மையை மேம்படுத்துகிறது.

3. உயர் அதிர்வு பயன்பாடுகளுக்கான வலுவூட்டப்பட்ட இயந்திர அமைப்பு

மொபைல் பவர் சிஸ்டம், லிஃப்டிங் உபகரணங்கள் மற்றும் கனரக இயந்திரங்கள் போன்ற தொழில்துறை உபகரணங்கள் தொடர்ச்சியான இயந்திர அதிர்வுகளை அனுபவிக்கலாம்.

அணுஉலை வலுவூட்டப்பட்ட கிடைமட்ட மவுண்டிங் கட்டமைப்பை ஏற்றுக்கொள்கிறது:

- மேம்பட்ட இயந்திர நிலைத்தன்மைக்கான பரந்த அடிப்படை ஆதரவு

- இடப்பெயர்ச்சி அபாயத்தைக் குறைக்க பல நிர்ணய புள்ளிகள்

- நிலையான தூண்டலைப் பராமரிக்க நிலையான காற்று-இடைவெளி நிலைப்படுத்தல்

- கேபிள் அழுத்தத்தைக் குறைக்க பாதுகாப்பான பக்க முனைய ஏற்பாடு

இந்த வடிவமைப்பு அதிர்வு நிலைமைகளின் கீழ் நீண்ட கால செயல்பாடு தேவைப்படும் பயன்பாடுகளில் நம்பகத்தன்மையை மேம்படுத்துகிறது.

4. காம்பாக்ட் கேபினட்களுக்கான ஸ்பேஸ்-திறமையான வயரிங் லேஅவுட்

அதிக அடர்த்தி கொண்ட மின் பெட்டிகளில் திறமையான கேபிள் ஏற்பாடு முக்கியமானது.

கிடைமட்ட கட்டமைப்பு வழங்குகிறது:

- எளிதாக கேபிள் ரூட்டிங் செய்ய பக்கவாட்டில் அமைந்த நேர்மறை மற்றும் எதிர்மறை டெர்மினல்கள்

- அமைச்சரவைக்குள் செங்குத்து அடைப்பு குறைக்கப்பட்டது

- குறுகிய மற்றும் தூய்மையான DC பேருந்து இணைப்புகள்

- DC நேர்மறை மற்றும் எதிர்மறை வயரிங் பாதைகளுக்கு இடையே மேம்படுத்தப்பட்ட பிரிப்பு

மேம்படுத்தப்பட்ட வயரிங் தளவமைப்பு பொறியாளர்களுக்கு சுத்தமான அமைச்சரவை வடிவமைப்பை அடைய உதவுகிறது, அதே நேரத்தில் நிறுவல் திறன் மற்றும் பராமரிப்பு அணுகலை மேம்படுத்துகிறது.

வழக்கமான பயன்பாடுகள்

1. குறைந்த சுயவிவர ஒருங்கிணைந்த VFD கட்டுப்பாட்டு அலமாரிகள்

கிடைமட்ட DC இணைப்பு உலை இயந்திர கருவிகள், கச்சிதமான உற்பத்தி வரிகள் மற்றும் செங்குத்து நிறுவல் இடம் குறைவாக இருக்கும் ஆனால் கேபினட் ஆழம் உள்ள ஒருங்கிணைந்த தன்னியக்க கருவிகளில் பயன்படுத்தப்படும் மிக மெல்லிய மின் கட்டுப்பாட்டு அலமாரிகளுக்கு ஏற்றது.

குறைந்த-உயரம் அமைப்பு பொறியாளர்களை அலமாரியின் பரிமாணங்களை அதிகரிக்காமல் அணுஉலையை நிறுவ அனுமதிக்கிறது, இது விண்வெளி உணர்திறன் உபகரண வடிவமைப்புகளுக்கு ஏற்றதாக அமைகிறது.

2. பல அடுக்கு அடுக்கப்பட்ட டிரைவ் கேபினட் சிஸ்டம்ஸ்

பல அடுக்கு VFD கேபினட் அசெம்பிளிகளில், அடுக்கப்பட்ட கூறு ஏற்பாடுகள் காரணமாக ஒவ்வொரு டிரைவ் பிரிவுக்கும் குறைந்த செங்குத்து அனுமதி உள்ளது.

கிடைமட்ட அமைப்பு நிலையான DC பஸ் தற்போதைய செயல்திறனை பராமரிக்கும் போது மேல் மற்றும் கீழ் உபகரண அடுக்குகளில் குறுக்கீடு தவிர்க்க உதவுகிறது, இது அதிக கூறு அடர்த்தி கொண்ட சிறிய டிரைவ் பெட்டிகளுக்கு ஏற்றது.

3. வாகனம் பொருத்தப்பட்ட மற்றும் மொபைல் சக்தி அமைப்புகள்

மொபைல் ஜெனரேட்டர் செட், வாகனத்தில் பொருத்தப்பட்ட பவர் சப்ளைகள் மற்றும் போர்ட்டபிள் டிரைவ் சிஸ்டம்களுக்கு கடுமையான உயர வரம்புகளுடன் கூடிய கச்சிதமான மின் இணைப்புகள் தேவைப்படுகின்றன.

தட்டையான சுயவிவர வடிவமைப்பு, அதிர்வு மற்றும் மொபைல் வேலை நிலைமைகளின் கீழ் நம்பகமான செயல்பாட்டைப் பராமரிக்கும் அதே வேளையில், குறைந்த கிளியரன்ஸ் வீடுகளுக்குள் கிடைமட்ட நிறுவலை செயல்படுத்துகிறது.

4. குறுகிய மற்றும் நீண்ட நேரியல் VFD அமைச்சரவை ஏற்பாடுகள்

மின் அறைகள் அல்லது நீண்ட நேரியல் உள்ளமைவுகளில் அமைக்கப்பட்ட கட்டுப்பாட்டு அலமாரிகளுக்கு, கேபினட் உயரம் தடைசெய்யப்பட்ட ஆனால் உள் ஆழம் கிடைக்கும், கிடைமட்ட உலை ஒரு நடைமுறை நிறுவல் தீர்வை வழங்குகிறது.

அதன் தட்டையான அமைப்பு, கேபினட் தரை இடத்தை சிறப்பாகப் பயன்படுத்த அனுமதிக்கிறது மற்றும் உள் கூறு அமைப்பை எளிதாக்குகிறது.

5. மின்முலாம் மற்றும் மின்னாற்பகுப்பு அமைப்புகளுக்கான காம்பாக்ட் ரெக்டிஃபையர் கேபினெட்கள்

மின்முலாம் மற்றும் மின்னாற்பகுப்பு கருவிகள் பொதுவாக குறுகிய DC பவர் கேபினட்களைப் பயன்படுத்துகின்றன, அங்கு பஸ்பார் இடம் மற்றும் நிறுவல் உயரம் குறைவாக இருக்கும்.

கச்சிதமான ரெக்டிஃபையர் கேபினட் தளவமைப்புகளுக்கு ஏற்ப DC மின்னோட்ட வெளியீட்டை நிலைப்படுத்த, கிடைமட்ட DC இணைப்பு உலை ஒரு தட்டையான கட்டமைப்பில் நிறுவப்படலாம்.

கிடைமட்ட DC இணைப்பு உலை எதிராக செங்குத்து DC இணைப்பு உலை

உற்பத்தி திறன் மற்றும் தர உத்தரவாதம்

டிசி லிங்க் ரியாக்டர்கள், ஏசி ரியாக்டர்கள், பிரேக்கிங் ரெசிஸ்டர்கள், டிரான்ஸ்பார்மர்கள் மற்றும் தொடர்புடைய மின் தீர்வுகள் உள்ளிட்ட தனிப்பயனாக்கப்பட்ட பவர் எலக்ட்ரானிக்ஸ் பாகங்களில் Dufew Electric நிபுணத்துவம் பெற்றது.

அனுபவம் வாய்ந்த பொறியியல் குழுக்கள் மற்றும் கட்டுப்படுத்தப்பட்ட உற்பத்தி செயல்முறைகளுடன், Dufew VFD அமைப்புகள், தொழில்துறை ஆட்டோமேஷன் மற்றும் சக்தி மாற்ற பயன்பாடுகளுக்கு நம்பகமான உலை தயாரிப்புகளை வழங்குகிறது.

உற்பத்தி திறன்கள் அடங்கும்:

- துல்லியமான மைய செயலாக்கம் மற்றும் முறுக்கு உற்பத்தி

- DC காற்று-இடைவெளி அமைப்பு உகப்பாக்கம்

- வெற்றிட செறிவூட்டல் மற்றும் காப்பு சிகிச்சை

- மின் செயல்திறன் மற்றும் நம்பகத்தன்மை சோதனை

ஒவ்வொரு அணுஉலையும் இன்சுலேஷன் ரெசிஸ்டன்ஸ், தாங்கும் மின்னழுத்தம், தூண்டல், வெப்பநிலை உயர்வு மற்றும் இரைச்சல் சோதனை போன்ற முக்கிய ஆய்வுகள் மூலம் சரிபார்க்கப்படுகிறது.

Dufew Electric அதன் தர மேலாண்மை அமைப்பு மற்றும் தயாரிப்பு தரங்களை தொடர்ந்து மேம்படுத்துகிறது. நிறுவனம் ISO தர மேலாண்மை சான்றிதழ், CE சான்றிதழ், தயாரிப்பு சோதனை அறிக்கைகள் மற்றும் உலகளாவிய வாடிக்கையாளர் திட்டங்களை ஆதரிக்க தொழில்நுட்ப ஆவணங்களை வழங்குகிறது.

Dufew குறிப்பிட்ட பயன்பாட்டுத் தேவைகளின் அடிப்படையில் OEM உற்பத்தி, தனிப்பயனாக்கப்பட்ட வடிவமைப்புகள் மற்றும் பொறியியல் ஆதரவை வழங்குகிறது.

பேக்கேஜிங் & டெலிவரி

சர்வதேச போக்குவரத்தின் போது உலை செயல்திறனைப் பாதுகாக்க Dufew Electric தொழில்முறை பேக்கேஜிங் தீர்வுகளைப் பயன்படுத்துகிறது.

பேக்கேஜிங் நடவடிக்கைகளில் பின்வருவன அடங்கும்:

- ஈரப்பதம்-ஆதாரம் மற்றும் காப்பு பாதுகாப்பு

- தாக்க சேதத்தைத் தடுக்க வலுவூட்டப்பட்ட நிர்ணயம்

- பெரிய உலைகளுக்கான ஏற்றுமதி-தரமான மர உறைகள்

- எளிதாக நிறுவுவதற்கான தயாரிப்பு லேபிள்கள் மற்றும் தொழில்நுட்ப ஆவணங்கள்

ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் பரிசோதிக்கப்பட்டு தேவையான விவரக்குறிப்புகள், சோதனை அறிக்கைகள் மற்றும் தனிப்பயனாக்கப்பட்ட பேக்கேஜிங் தீர்வுகளுடன் வழங்கப்படுகிறது.

Dufew தொகுதி ஆர்டர்கள், OEM திட்டங்கள் மற்றும் உலகளாவிய விநியோக தேவைகளை ஆதரிக்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: செங்குத்து வடிவமைப்பை விட இந்த உலை எப்போது மிகவும் பொருத்தமானது?

மின்சார அலமாரியில் குறைந்த உயரம் இருக்கும் போது இந்த வடிவமைப்பு பரிந்துரைக்கப்படுகிறது, ஆனால் போதுமான அகலம் அல்லது ஆழம். நம்பகமான DC பஸ் செயல்திறனைப் பராமரிக்கும் அதே வேளையில், தட்டையான அமைப்பு பொறியாளர்களுக்கு யூனிட்டை கச்சிதமான பெட்டிகளில் ஒருங்கிணைக்க உதவுகிறது.

Q2: கிடைமட்ட அமைப்பு மின் செயல்திறனை பாதிக்கிறதா?

எண். மின் செயல்திறன் முக்கியமாக தூண்டல் வடிவமைப்பு, காந்த அமைப்பு, தற்போதைய மதிப்பீடு மற்றும் முறுக்கு தொழில்நுட்பத்தைப் பொறுத்தது. கிடைமட்ட கட்டமைப்பு முக்கியமாக நிறுவல் நெகிழ்வுத்தன்மை, குளிரூட்டும் திறன் மற்றும் அமைச்சரவை ஒருங்கிணைப்பு ஆகியவற்றை மேம்படுத்துகிறது.

Q3: Dufew பரிமாணங்களையும் மின் அளவுருக்களையும் தனிப்பயனாக்க முடியுமா?

ஆம். மதிப்பிடப்பட்ட மின்னோட்டம், மின்னழுத்த தேவைகள், தூண்டல் மதிப்புகள், பரிமாணங்கள், பெருகிவரும் முறை மற்றும் வாடிக்கையாளர் உபகரணத் தேவைகளுக்கு ஏற்ப முறுக்கு பொருட்கள் உள்ளிட்ட தனிப்பயனாக்கப்பட்ட தீர்வுகளை Dufew வழங்குகிறது.

Q4: இந்த உலை அதிர்வு சூழல்களுக்கு ஏற்றதா?

ஆம். வலுவூட்டப்பட்ட பெருகிவரும் அமைப்பு மற்றும் நிலையான காற்று-இடைவெளி வடிவமைப்பு இயந்திர நம்பகத்தன்மையை மேம்படுத்துகிறது. மொபைல் அமைப்புகள், தூக்கும் கருவிகள் மற்றும் கனரக இயந்திரங்கள் போன்ற தொடர்ச்சியான அதிர்வுகளுக்கு வெளிப்படும் தொழில்துறை சாதனங்களில் இது பயன்படுத்தப்படலாம்.
